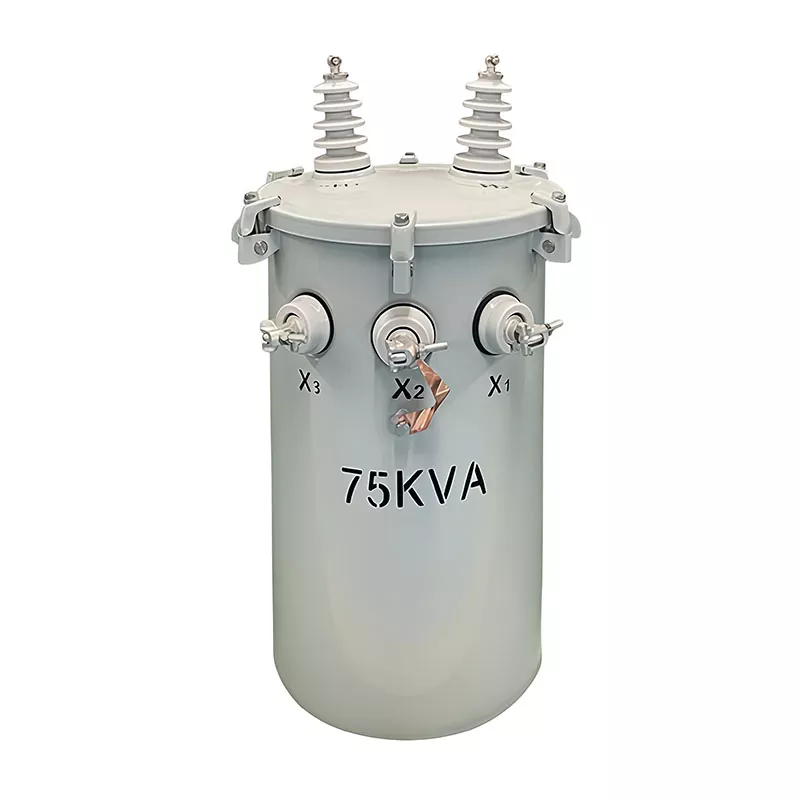

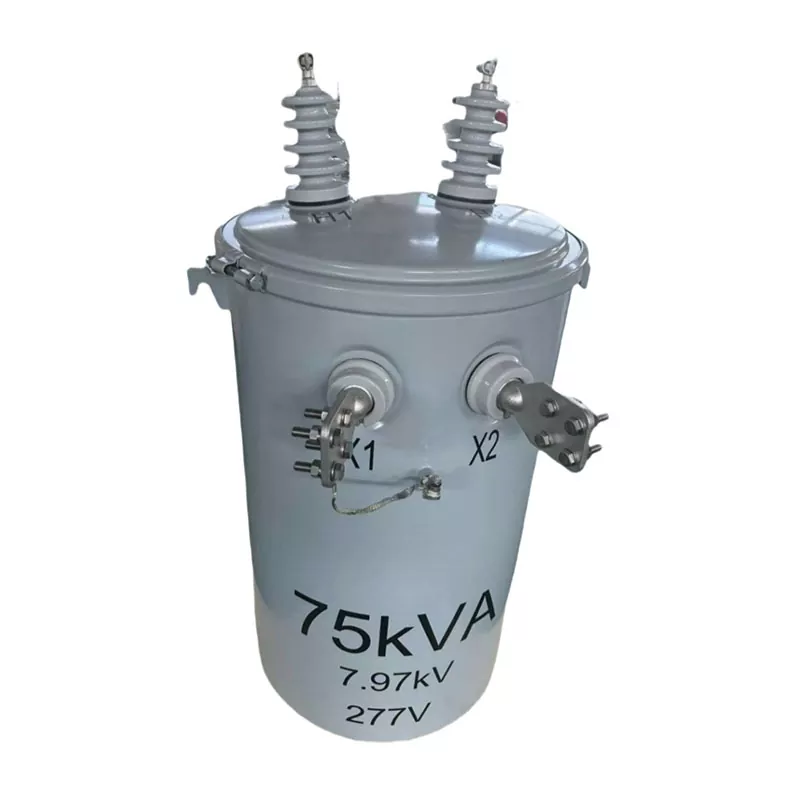

75KVA трансформатор монтиран на столб

Трансформаторот 75KVA монтиран на столб од Guangbian е дизајниран за стабилна надворешна дистрибуција на електрична енергија во станбени заедници, проекти за рурална електрификација, индустриски паркови, училишта, болници и комерцијални објекти. Дизајниран со напредни системи за изолација и издржлива технологија потопена во масло, овој трансформатор обезбедува сигурна регулација на напонот, мала загуба на моќност и долг работен век во различни еколошки услови.

Како професионален кинески производител на трансформатори со повеќе од 20 години искуство, Guangbian е специјализиран за производство на висококвалитетни трансформатори монтирани на столб под 35 KV за клиенти низ Африка, Југоисточна Азија, Централна Азија, Јужна Америка и Блискиот Исток.

Што е 75KVA трансформатор монтиран на пол?

Трансформатор монтиран на столб од 75 KVA е компактен дистрибутивен трансформатор потопен во масло, инсталиран директно на столбовите за комунални услуги за да се намали среднонапонската електрична енергија во нисконапонска моќност погодна за домови, комерцијални згради и мали индустриски апликации.

Овој тип на трансформатор е широко користен бидејќи нуди:

● Ефикасна дистрибуција на енергија

● Лесна инсталација и одржување

● Намалена окупација на земјиште

● Одлична отпорност на временските услови

● Стабилно долгорочно работење

Трансформаторот Guangbian 75KVA е произведен според меѓународните трансформаторски стандарди и може да се прилагоди за различни мрежни системи и барања за напон.

Капацитет и фаза

Започнете со „75KVA, еднофазен“ на врвот на листот со податоци на трансформаторот. KVA значи киловолт-ампери - мерка за привидна моќност. 75KVA е максималното оптоварување што може да го поднесе овој уред. Клучен збор: „може да се справи“, а не „мора да работи во“. Во пракса, одржувајте го товарот околу 80% од номиналниот капацитет. Тоа значително го продолжува работниот век на трансформаторот.

Еднофазен трансформатор има една влезна и една излезна фаза. Одговара на станбени области, улично осветлување и мали комерцијални поставки. Од друга страна, трифазните единици опслужуваат фабрики и деловни згради каде што е потребна индустриска моќност од 380V.

Параметри на напон

Примарен напон: 4160 Grd Y / 2400V

Ова ви кажува на што може да се поврзе високонапонската страна. „Grd Y“ значи заземјена врска - неутралното е врзано за земјата. 4160V е напон од линија до линија, 2400V е линија до неутрална. Ова е вообичаена оцена во северноамериканските дистрибутивни системи, поради што често ќе видите трансформатор од 4160v наведен во спецификациите за извозните пазари.

Менувачот на чешма има 5 позиции: +2,5%, 0%, -2,5%, -5%, -7,5%. Кога дојдовниот напон флуктуира, можете да ја прилагодите чешмата за да го одржите излезот стабилен. Позицијата B или 2 ја означува номиналната поставка.

Секундарен напон: 120/240V

Ова е излезната страна со низок напон. Еднофазен трансформатор обично испорачува 120V или 240V. Излезот од 240 V се справува со поголеми оптоварувања како што се единици за наизменична струја и бојлери. Страната од 120 V? Тоа е за светла и ѕидни приклучоци. Со двата напони во една единица, не ви треба посебно поставување на чекор надолу.

Материјали и изработка

Материјал за намотување: Бакар

Бакарот е подобар од алуминиумот, така што работи поладно и троши помалку енергија. Ние градиме со бакар во објектот на GUANGBIAN во Кина - чини повеќе однапред, но долгорочната сигурност вреди.

Јадро: силиконски челик ориентиран кон зрно

Силиконскиот челик е она што го прави трансформаторот да работи магнетно. „Ориентирани кон зрната“ само значи дека кристалите се редат во една насока - ова ги намалува магнетните загуби. Резултат? Загубите без оптоварување остануваат ниски, а ефикасноста се зголемува.

Метод на ладење: ОНАН

ОНАН = масло природно, воздух природно. Маслото се движи самостојно, извлекувајќи ја топлината од јадрото и намотките. Нема пумпи. Нема навивачи. Помалку работи за неуспех. За единица монтирана на столб во средината на никаде, таквата едноставност е важна.

Метрика на ефикасност

Загуба без оптоварување: ≤225W | Загуба на оптоварување: ≤750W | Импеданса: ≤2,5%

Загубата без оптоварување е она што трансформаторот го црта само седи таму, под напон, но истоварен. 225 вати се прилично ниски. Губењето на товарот се случува со полн капацитет - 750 W е нормално за оваа класа на големина. Импедансата, околу 2,5%, влијае на регулацијата на струјата и напонот на куса врска.

Струјата на возбуда ≤2,5% ви кажува дека квалитетот на јадрото е солиден. Не е потребна голема моќ за магнетизирање. Ова се бројките што ќе ги најдете на секој лист со податоци на трансформаторот GUANGBIAN - ние го произведуваме во Кина и го тестираме секој уред пред да ја напушти фабриката.

Стандарди за сертификација

IEEE C57.12 серија, ANSI C57.12.20

IEEE C57 е трансформаторски технички стандард од Институтот за електротехника и електроника. ANSI е Американскиот национален институт за стандарди. Кога единицата ги исполнува и двете, знаете дека дизајнот и методите на тестирање се на меѓународно ниво.

Читањето на лист со податоци на трансформаторот бара одредена пракса, но тоа е основна вештина за набавка. Сè уште имате прашања? Обратете се до техничкиот тим на GUANGBIAN. Ние произведуваме во нашата фабрика во Кина и можеме да ве водиме низ процес на селекција еден на еден.

Нашата фабрика

Работилница за лим

Работилница за намотување на фолија

Работилница за ликвидација

Работилница за печка за намотување

Работилница за склопување трансформатори

Работилница за пуштање во употреба трансформатор

Процес на производство

Производството на секој 75KVA трансформатор монтиран на столб ги следи строгите производни процедури:

● Сечење и редење на јадрото на трансформаторот

● Производство на намотување на серпентина

● Изработка и заварување резервоари

● Процес на сушење во вакуум

● Склоп на трансформатор

● Полнење и запечатување со масло

● Тестирање на електрични перформанси

● Завршна проверка и пакување

Овој интегриран производствен систем му помага на Guangbian да одржува постојан квалитет на производот и конкурентност на трошоците.
