SWER трансформатор монтиран со еден пол

Трансформаторот за монтирање на еден пол SWER од Zhejiang Guangbian Electric Power Technology Co., Ltd е високоефикасно решение за дистрибуција дизајнирано за селски и далечински системи за напојување со едножично заземјување (SWER). Со повеќе од 20 години експертиза за производство на трансформатори и целосна усогласеност со глобалните стандарди, Guangbian обезбедува стабилна, безбедна и исплатлива конверзија на напон за средини надвор од мрежа и слаба мрежа.

Што е SWER трансформатор монтиран со еден пол?

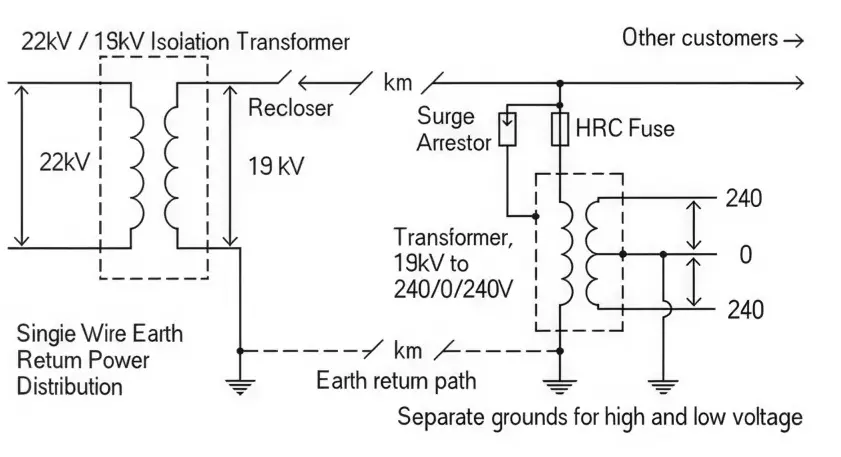

Трансформатор со еднополско монтирање SWER е специјализиран дистрибутивен трансформатор монтиран на столб кој се користи во едножичните системи за враќање на земјата, вообичаено распореден во проекти за рурална електрификација каде што традиционалната трифазна инфраструктура не е достапна.

Ефикасно ја намалува дистрибутивната моќност на среден напон до употреблив низок напон за станбени, земјоделски и мали индустриски апликации.

Широко се користи во оддалечените мрежи поради неговите:

● Поедноставена структура за инсталација

● Намалени трошоци за инфраструктура

● Висока ефикасност при дистрибуција на долги растојанија

● Силна приспособливост во руралните терени

Што го прави овој SWER трансформатор различен?

Повеќето стандардни трансформатори не се дизајнирани имајќи ги предвид принципите на работа на SWER. Резултатот? Предвремен дефект на изолацијата, нестабилност на напонот, неуспешни инспекции и драстично скратен век на траење. GUANGBIAN ја дизајнираше оваа единица специјално за потребите на SWER мрежите - елиминирајќи ги овие точки на болка од основата.

Што ја издвојува оваа единица?

Дизајн на ликвидација подесен за SWER Duty:

Намотувањето на трансформаторот со еднополско монтирање SWER е оптимизирано за напонски услови специфични за SWER наместо да користи униформа изолациона структура.

Дизајн на градиентна изолација од терминал А (линија) до терминал Х (земја)

Терминал засилен за континуиран напон на линијата на напон

Прогресивната изолација одговара на реалните нивоа на напон на намотување

X терминал зајакнат за директно заземјување на столбот

Изграден за асиметрични услови на SWER напон, за разлика од стандардните трансформатори

Овој дизајн ја подобрува доверливоста и безбедноста на изолацијата во руралните дистрибутивни системи SWER.

Традиционалните еднофазни трансформатори користат униформа полуизолација на двата терминали. Во SWER, ова значи дека изолациониот стрес суштински се удвојува - а дефектот обично се случува во рок од 3-5 години. Посветениот пристап на GUANGBIAN го одржува стресот на изолацијата во рамките на дизајнерските граници во текот на целиот работен век на трансформаторот.

Како поставувањето на заземјувањето го одржува напонот стабилен?

l Преголемиот пресек на приклучокот за заземјување го намалува отпорот на патеката на заземјувањето и ја подобрува стабилноста на струјата за враќање

l Помалиот отпор помага да се спречат ризици од лабаво поврзување и локално прегревање

● Обезбедува стабилна патека на струја SWER во затворена јамка со флуктуација на излезниот напон во рамките на ±2%

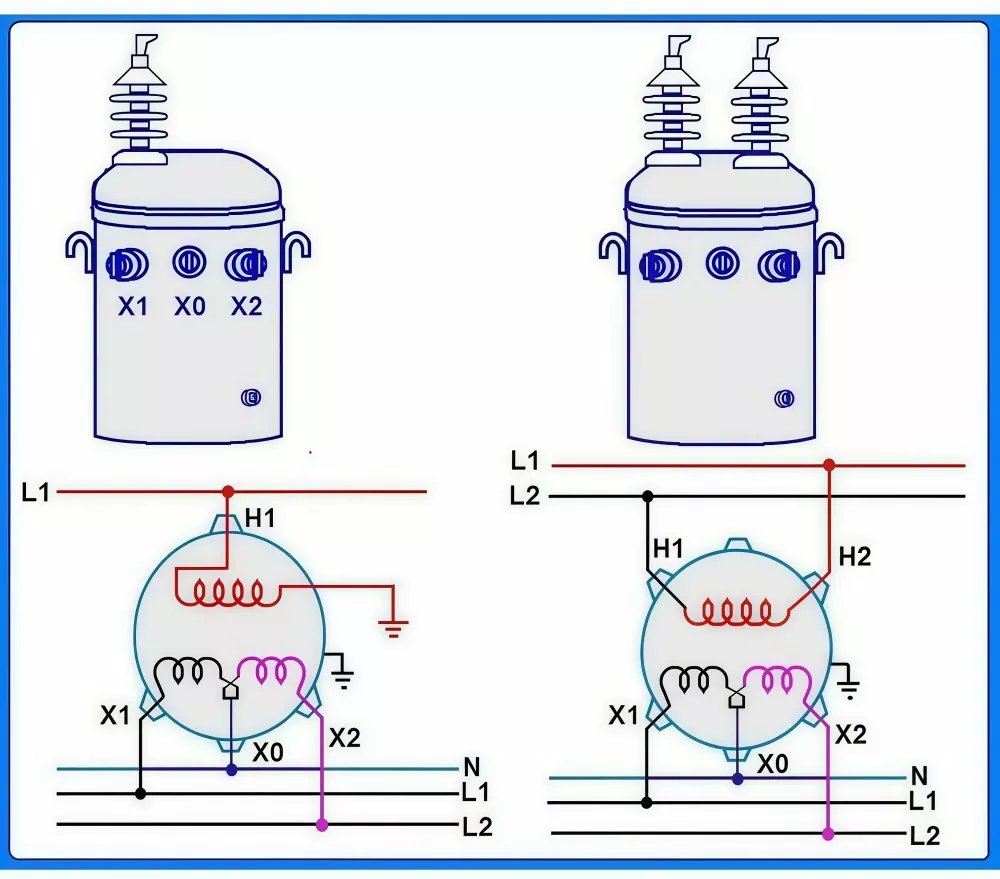

● Намотките ги следат стандардите за означување на терминалите IEC A/X, спречувајќи грешки во жици како обратен поларитет и обезбедувајќи правилна инсталација SWER

Регулација на напон на долги растојанија:

● Опремен со 5-позициски менувач без оптоварување со чешми (опсег од 18kV–20kV)

● Компензира за пад на напонот низ долгите дистрибутивни линии SWER

● Одржува стабилен излез од 240V од почеток до крај на линијата

l Сите поставки за допрете се фабрички калибрирани според стандардите за точност на IEC

Ова обезбедува постојани перформанси и заштита на опремата низводно во руралните електроенергетски мрежи на долги растојанија.

Како се одржува во тешки услови?

Запечатеното куќиште потопено во масло ја задржува водата и прашината, се справува со температурните промени и ја спречува изложеноста на УВ. Се протега од -40°C до +55°C - така што висорамнините на висока надморска височина, отворените пасишта, пошумените области и пустините спаѓаат во неговиот работен прозорец без никакви посебни модификации.

ONAN ладење - скратено од масло природен воздух - природен - нема вентилатори, нема пумпи, ништо што се врти или се истроши. Откако ќе се прицврсти на столбот, прилично се грижи за себе. За екипажите кои работат часови подалеку од најблискиот сервисен камион, тоа значи многу помали трошоци за одржување во текот на животниот век на единицата.

Исполнување на меѓународните стандарди

Секоја единица е дизајнирана, изградена и тестирана според IEC 60076 - глобално признат стандард за енергетски трансформатори. Документацијата и следливоста се поставени од подот на фабриката.

Целосните извештаи за фабрички тестови доаѓаат со секој трансформатор - корисни кога лицитирате за проекти или треба да исчистите проверка.

Системите SWER ги гледаат еднофазните заземјувачки дефекти поинаку од стандардните мрежи. Овој трансформатор е оценет да зема 20 пати поголема од нејзината номинална струја за цели 2 секунди под тие услови на дефект - кога е поврзан со стандардна заштита на линијата, брзо ги отстранува дефектите и не дозволува оштетување на опремата.

Каде се користи?

Трансформаторот со еднополско монтирање SWER е идеален за ефтино напојување со електрична енергија на долги растојанија и на далечина:

● Рурална електрификација: напојување на изолирани домови со до ~ 70% пониски трошоци за изградба наспроти конвенционалните системи

● Далечни локации без екипаж: телекомуникациски кули, метеоролошки станици, точки за следење шуми/пожари, гранични пунктови

● Земјоделство: пумпи за наводнување, системи за добиток, оранжерии и расфрлана земјоделска опрема

● Градежни и рударски кампови: привремено напојување за автопати, железници и рударски операции пред проширување на мрежата

● Острови и објекти надвор од мрежата: мали одморалишта, станици за ренџери и оддалечена туристичка инфраструктура

Практично решение за области каде што проширувањето на конвенционалните трифазни мрежи не е исплатливо.

Зошто единицата GUANGBIAN SWER функционира подобро?

Стандардните трансформатори често се мачат во SWER системите, што доведува до стрес на изолација, нестабилност на напонот и поголеми потреби за одржување.

Трансформаторот GUANGBIAN SWER монтиран со еден пол е дизајниран специјално за работа SWER:

● Наменски дизајн на намотување и изолација за SWER услови

● Оптимизирана структура за заземјување за стабилна повратна струја

● Подобрена стабилност на напонот и доверливост на системот

● Намалени проблеми со одржувањето и подолг работен век

● Полесно усогласување со барањата за инспекција

● Дизајниран за SWER апликации од реалниот свет, не приспособен од конвенционалните модели на трансформатори.

Глобални стандарди и осигурување на квалитет

Zhejiang Guangbian Electric Power Technology Co., Ltd изгради силна техничка основа од 2004 година, еволуирајќи од домашен производител на трансформатори во глобален снабдувач.

Главните предности вклучуваат:

● 20+ години искуство во трансформаторско инженерство

● Сертифициран инженерски тим со експертиза за меѓународни стандарди

● Систем за производство на повеќе работилници кој обезбедува целосна следливост на процесот

● Континуирано подобрување во дизајнот, ефикасноста и усогласеноста со безбедноста

● Независни извозни операции воспоставени во 2020 година

Ова осигурува дека секој SWER трансформатор монтиран со еден пол ги исполнува глобалните очекувања за доверливост и безбедност.
