Како може трансформаторот монтиран на столб од 37,5 KVA да ја подобри сигурната дистрибуција на енергија

Гуангбианго снабдуваТрансформатор 37,5KVA монтиран на столбза надземни дистрибутивни системи кои опслужуваат станбени, земјоделски, комерцијални и лесни индустриски товари. Дизајниран за практично распоредување на отворено, овој трансформатор комбинира компактна инсталација монтирана на столб, бакарни намотки, изолација на масло, контролирано производство и фабричко тестирање за поддршка на стабилна дистрибуција на електрична енергија од среден напон до низок напон.

Трансформатор монтиран на столб од 37,5 KVA е дистрибутивен трансформатор дизајниран да ја намали среднонапонската електрична енергија од надземни водови на помал напон погоден за крајните корисници. Неговиот номинален капацитет од 37,5 KVA го прави соодветен за релативно умерени електрични оптоварувања каде што се претпочита компактна, покачена трансформаторска инсталација. Оваа статија објаснува како работи трансформаторот, каде се користи, кои технички фактори влијаат на перформансите, како се произведува и тестира и зошто инсталацијата монтирана на столб може да биде практична за современите надземни дистрибутивни мрежи.

Содржина

Што е трансформатор монтиран на пол од 37,5 KVA?

Како работи трансформаторот монтиран на столб од 37,5 KVA?

Каде се користи трансформатор монтиран на пол од 37,5 KVA?

Кои се клучните карактеристики?

Како се произведува трансформаторот?

Какво тестирање треба да размислат купувачите?

Зошто да изберете дистрибутивен трансформатор монтиран на столб?

Како купувачите треба да го изберат вистинскиот трансформатор?

Најчесто поставувани прашања

Заклучок

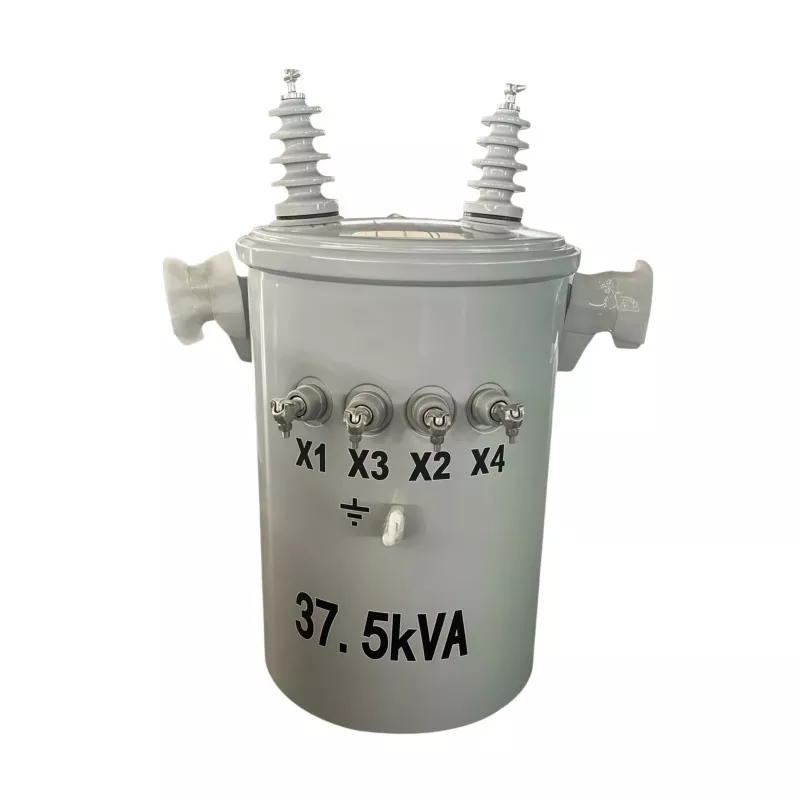

Што е трансформатор монтиран на пол од 37,5 KVA?

Трансформатор монтиран на столб од 37,5 KVA е електричен уред за дистрибуција инсталиран на комунален столб или споредлива надземна потпорна конструкција. Неговата примарна функција е да ја намали среднонапонската електрична енергија од надземна дистрибутивна линија во понизок напон што може да го користат станбени, земјоделски, комерцијални и лесни индустриски потрошувачи.

Оцената од 37,5 KVA го претставува привидниот капацитет на моќноста на трансформаторот. Во практичното планирање на дистрибуцијата, овој капацитет може да биде погоден за мрежи со умерена побарувачка каде што поголем трансформатор би вовел непотребен капацитет додека помала единица може да се преоптоварува.

Конфигурацијата монтирана на столб, исто така, обезбедува практична алтернатива на опремата монтирана на земја. Бидејќи трансформаторот е подигнат, вредниот терен може да остане достапен за патишта, згради, земјоделски операции или друга инфраструктура.

За купувачите кои истражуваат различни конфигурации на трансформаторите, решенијата за енергетски трансформатори на Guangbian обезбедуваат дополнителни информации за опциите за трансформатори потопени во масло, сув тип и монтирани на столбови.

Како работи трансформаторот монтиран на столб од 37,5 KVA?

Принципот на работа се заснова на електромагнетна индукција. Иако опремата е компактна, нејзината работа зависи од координираните перформанси помеѓу магнетното јадро, примарното намотување, секундарното намотување, системот за изолација и медиумот за ладење.

1. Влез со среден напон

Електричната енергија пристигнува од надземна дистрибутивна мрежа и влегува во примарното намотување на трансформаторот. Точната конфигурација на влезниот и излезниот напон зависи од барањата на проектот и важечките стандарди за комунални услуги.

2. Генерирање на магнетно поле

Наизменичната струја што тече низ примарното намотување создава променливо магнетно поле во јадрото на трансформаторот. Електричниот челик ориентиран кон зрно најчесто се користи во јадрата на дистрибутивните трансформатори бидејќи неговите магнетни својства помагаат да се контролираат загубите во јадрото.

3. Трансформација на напон

Променливото магнетно поле предизвикува напон во секундарното намотување. Односот на вртежите помеѓу примарните и секундарните намотки ја одредува врската со трансформацијата на напонот, овозможувајќи снабдувањето со среден напон да се намали на употреблив помал напон.

4. Испорака на нисконапонска енергија

Трансформираната електрична енергија потоа се доставува до поврзаните оптоварувања преку нисконапонската дистрибутивна мрежа. Правилната големина на трансформаторот помага да се одржат прифатливи работни услови додека се избегнуваат непотребните загуби на капацитет и енергија.

Каде се користи трансформатор монтиран на пол од 37,5 KVA?

Капацитетот од 37,5 KVA е особено релевантен за дистрибутивните системи со мала до умерена побарувачка на електрична енергија. Вообичаените апликации вклучуваат:

• Станбена дистрибуција:Снабдување домови, рурални станбени кластери и мали заедници.
• Рурална електрификација:Поддршка за проширување на мрежата во области каде што дистрибуцијата на надземни е широко користена.
• Земјоделски капацитети:Обезбедување енергија за пумпи за наводнување, згради на фарми, сточарски објекти и опрема за оранжерии.
• Мали комерцијални објекти:Поддршка на продавници, канцеларии, работилници, складишта и слични простории.
• Лесни индустриски оптоварувања:Снабдување на помали преработувачки капацитети и работилници за одржување со умерена побарувачка.
• Привремени проекти:Обезбедување на надворешна електрична дистрибуција за избрани градежни или инженерски апликации.

Пред да наведат трансформатор, инженерите треба да ја пресметаат вистинската и очекуваната побарувачка на оптоварување наместо да избираат опрема само според номиналниот капацитет.

Кои се клучните карактеристики на трансформаторот монтиран на пол од 37,5 KVA?

Неколку карактеристики на конструкција и изведба влијаат на соодветноста на трансформаторот монтиран на столб за проект за дистрибуција на отворено.

За тимовите за набавки, овие карактеристики треба да се проценат заедно со потребниот сооднос на напон, фреквенција, конфигурација на фаза, ниво на изолација, услови на животната средина, применливи стандарди и спецификации за комунални услуги.

Како се произведува трансформаторот?

Квалитетот на производството има директна врска со доверливоста на трансформаторот. За единица монтирана на столб од 37,5 KVA, процесот на производство вклучува повеќе контролирани фази наместо едноставно склопување на резервоар, јадро и намотки.

Изработка на јадро

Јадрото е произведено од електрични челични лимови кои се сечат до контролирани димензии и се составуваат во магнетно коло. Правилното редење, распоредот на споеви, состојбата на површината и притисокот на стегање помагаат да се контролираат магнетните загуби и механичката стабилност.

Прецизно намотување

Фазата на намотување одредува важни електрични и механички карактеристики. Информациите за производот на Guangbian ги специфицираат намотките од чист бакар за неговата единица од 37,5 KVA. Големината на проводникот, бројот на вртења, затегнатоста на намотувањето, распоредот на слојот и системот за изолација треба внимателно да се контролираат.

По намотувањето, вакуумската импрегнација може да помогне изолациониот материјал да навлезе во просторите во серпентина и да ја подобри механичката фиксација, диелектричните перформанси и преносот на топлина.

Склопување на јадрото и намотката

Готовите намотки се склопуваат со јадрото на трансформаторот, компонентите на изолацијата и електричните приклучоци. Соодветните празнини помеѓу компонентите со напојување се од суштинско значење за перформансите на изолацијата и безбедното работење.

Собрание на резервоарот

Активниот дел е инсталиран во резервоарот на трансформаторот и потопен во изолационо масло. Маслото служи и како електрично изолационен медиум и како медиум за ладење. Објавените производствени информации на Гуангбиан наведуваат дека минералното изолационо масло се дехидрира и дегазира пред полнењето, додека заварите на резервоарите се проверуваат за интегритет.

Какво тестирање треба да размислат купувачите?

Фабричкото тестирање е важен дел од набавката на трансформаторот бидејќи електричните перформанси не можат веродостојно да се проценат само од изгледот. Според објавените информации за производот на Guangbian, неговата единица од 37,5KVA поминува низ неколку тестови пред испораката.

• Тестирање без оптоварување:Ја проверува струјата и загубите поврзани со јадрото во услови без оптоварување.
• Тестирање на оптоварување:Ги проценува загубите на оптоварување и перформансите при пораст на температурата при номинални работни услови.
• Издржи тестирање на напон:Ја потврдува способноста за изолација во однос на одредените тест напони со фреквенција на моќност.
• Тестирање на импулсен напон:Помага да се процени способноста на системот за изолација да издржи минливи пренапонски услови.
• Тестирање на изолационо масло:Ги проценува својствата како што се дефектниот напон и карактеристиките поврзани со влагата.
• Мерење на отпорот на еднонасочна струја:Помага да се идентификуваат абнормалности во отпорот на намотување и електричните врски.

За набавка на проектот, купувачите треба да го побараат важечкиот извештај за тестирање и да потврдат дека барањата за тестирање одговараат на стандардите на земјата одредиште и техничката спецификација на локалната компанија.

Зошто да изберете дистрибутивен трансформатор монтиран на столб?

Трансформаторите монтирани на столб се особено практични каде дистрибутивната мрежа веќе се потпира на надземни проводници. Нивната покачена конфигурација може да понуди неколку инженерски и инфраструктурни предности.

• Ефикасно користење на просторот:Трансформаторот не бара голема површина за инсталација на ниво на земја.
• Компатибилност со надземни мрежи:Конфигурацијата природно се поврзува со надземни дистрибутивни линии.
• Намалени граѓански барања:Во споредба со некои земјени инсталации, може да бидат потребни помалку посебни земјени структури.
• Практично рурално распоредување:Конфигурацијата е погодна за проширување на дистрибутивните мрежи низ дисперзираните заедници.
• Соодветност на отворено:Конструкцијата отпорна на временски услови поддржува изложени работни услови.
• Достапно одржување:Персоналот за комунални услуги може да ја прегледа и сервисира опремата користејќи соодветни безбедносни процедури.

Меѓутоа, инсталацијата секогаш мора да биде во согласност со локалните електрични кодови, барањата за оптоварување на столбови, празнините, правилата за заземјување, барањата за заштита и процедурите за комунални услуги. Затоа, изборот на трансформатор треба да се интегрира во целокупниот дизајн на дистрибуција наместо да се третира како изолирана одлука за купување.

Како купувачите треба да го изберат вистинскиот трансформатор?

Изборот на трансформатор од 37,5 KVA вклучува повеќе од потврдување на бројот на KVA. Инженерите за набавки треба да ги разгледаат целосните електрични и еколошки барања пред да направат нарачка.

1. Потврдете го товарот:Пресметајте ја сегашната побарувачка и разумниот иден раст.
2. Потврдете ги барањата за напон:Наведете ги примарните и секундарните напони според дистрибутивниот систем.
3. Проверете ја конфигурацијата на фазата:Определете дали проектот бара еднофазна или трифазна опрема.
4. Фреквенција на преглед:Потврдете ја компатибилноста со локалната фреквенција на електричната мрежа.
5. Оценете ги условите за инсталација:Размислете за температурата на околината, надморската височина, влажноста, загадувањето, ветерот и изложеноста.
6. Потврдете ги барањата за заштита:Координатни осигурувачи, заштита од пренапони, заземјување и друга заштитна опрема.
7. Побарајте техничка документација:Прегледајте ги цртежите, информациите за таблите со имиња, извештаите од тестовите и важечките стандарди.
8. Проценете ја способноста на добавувачот:Размислете за искуството во производството, процедурите за инспекција, следливоста, способноста за испорака и поддршката по продажбата.

Доверлив добавувач на трансформатор треба да може да разговара за овие параметри пред производството, така што конечната конфигурација ќе одговара на вистинскиот проект, наместо да се потпира на генеричка спецификација.

Најчесто поставувани прашања

Што значи 37,5KVA на трансформатор?

37,5KVA е номинален капацитет на привидна моќност на трансформаторот. Тој го означува капацитетот на електричното оптоварување под наведените работни услови и треба да се земе предвид заедно со напонот, факторот на моќност, условите на околината и применливите барања за дизајн.

Каде може да се инсталира трансформатор 37,5KVA монтиран на столб?

Може да се користи во соодветни надземни дистрибутивни системи кои опслужуваат станбени заедници, рурални области, фарми, мали комерцијални објекти, лесни индустриски локации и избрани привремени проекти за напојување.

Зошто бакарните намотки се важни?

Бакарот нуди висока електрична спроводливост и добри механички карактеристики за намотките на трансформаторот. Правилната големина на проводникот и контролираното затегнување на намотувањето се исто така неопходни, така што материјалот за намотување не треба да се оценува независно од целосниот дизајн на намотување.

Дали е соодветен трансформатор монтиран на столб за секој проект?

Не. Соодветноста зависи од барањата за оптоварување, нивоата на напон, конфигурацијата на мрежата, околината за инсталација, стандардите за комунални услуги, капацитетот за полнење на столбовите, безбедносните празнини и локалните електрични прописи. Квалификуван електроинженер треба да ја потврди конечната спецификација.

Што треба да побарам од производителот на трансформатори?

Купувачите треба да размислат за барање технички цртежи, податоци за табли со имиња, рутинска документација за тестирање, важечки стандарди, информации за инсталација, услови за гаранција, детали за пакување и спецификации за испорака. За набавка на проекти, следливоста и документираните фабрички тестирања исто така може да бидат вредни.

Заклучок

Трансформаторот монтиран на пол од 37,5 KVA обезбедува практичен начин за намалување на среднонапонската електрична енергија за апликации за дистрибуција со умерено оптоварување додека ефикасно се користи надземната инфраструктура. Неговите перформанси зависат од целосниот инженерски систем, вклучувајќи ја конструкцијата на јадрото, квалитетот на бакарната намотка, изолацијата, ладењето, интегритетот на резервоарот, фабричкото тестирање и правилната инсталација. Гуангбиан произведува трансформатори монтирани на столб во Кина и ги поддржува глобалните купувачи со директни фабрички набавки и решенија за трансформатори. Ако планирате проект за рурална електрификација, комунален дистрибутивен систем, земјоделска електроенергетска мрежа или комерцијална апликација,контактирајте со насда разговарате за потребниот напон, капацитет, услови за инсталација, барања за тестирање и приспособено трансформаторско решение за вашиот проект.
