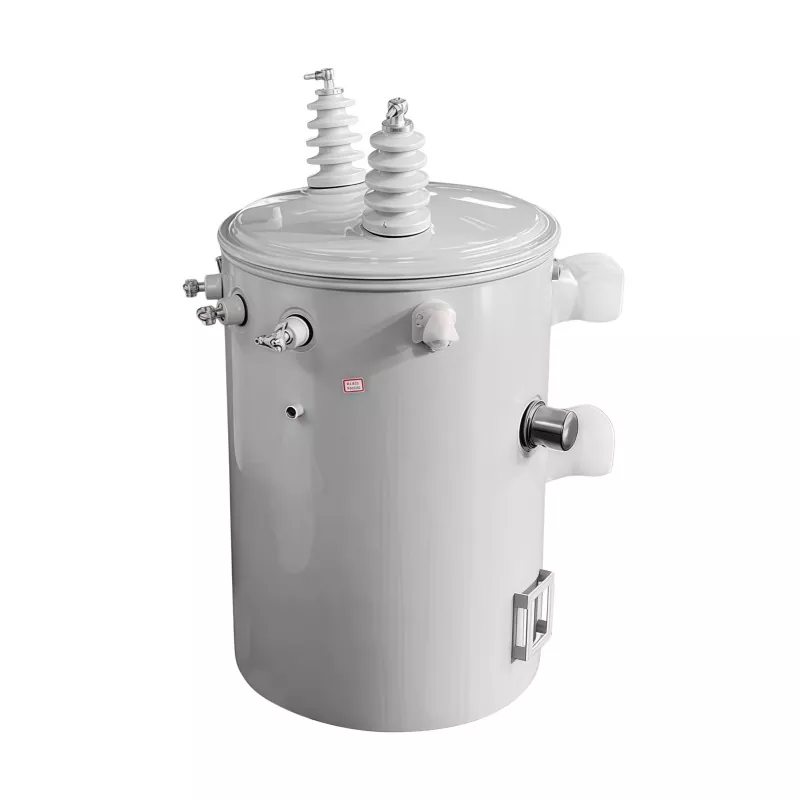

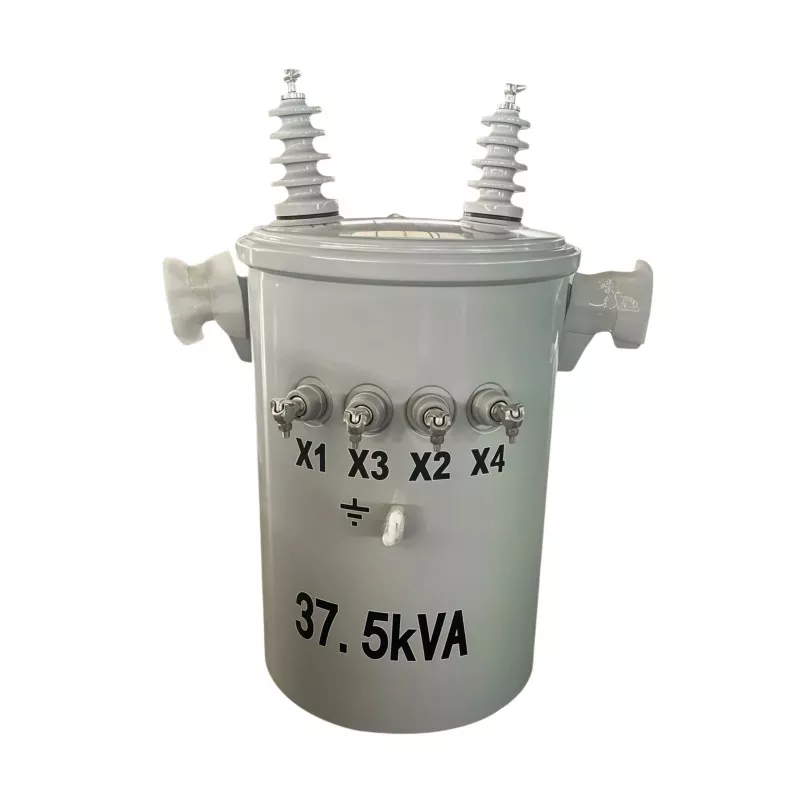

Трансформатор 37,5KVA монтиран на столб

Трансформатор монтиран на столб од 37,5 KVA е електричен дистрибутивен трансформатор инсталиран на столбови за да ја намали среднонапонската електрична енергија од далноводи во помал употреблив напон за станбени, комерцијални, земјоделски и лесни индустриски апликации. Со номинален капацитет од 37,5 киловолти-ампери (KVA), вообичаено се користи во надземните системи за дистрибуција на електрична енергија за да обезбеди стабилно, ефикасно и сигурно снабдување со електрична енергија во урбаните и руралните области. Неговиот компактен дизајн монтиран на столб помага да се заштеди простор на земјата, ја поедноставува инсталацијата и поддржува исплатливи мрежи за дистрибуција на електрична енергија.

Принцип на работа

Трансформатор монтиран на столб работи врз основа на принципот на електромагнетна индукција.

Високонапонски влез

Електричната енергија со среден или висок напон се доставува до примарното намотување преку надземни дистрибутивни водови.

Генерирање на магнетно поле

Кога наизменичната струја тече низ примарното намотување, тоа создава променливо магнетно поле во јадрото на трансформаторот.

Трансформација на напон

Ова магнетно поле предизвикува напон во секундарното намотување. Врз основа на односот на свиоците помеѓу намотките, напонот се намалува на пониско употребливо ниво.

Стабилно снабдување со излез

Трансформираната нисконапонска електрична енергија потоа се доставува до станбени, комерцијални или индустриски корисници со стабилни перформанси.

Апликации

Трансформаторот монтиран на столб од 37,5 KVA е дизајниран за дистрибутивни системи со ниско до средно оптоварување, ефикасно намалувајќи ја електричната енергија од среден напон до употребливиот низок напон за крајните корисници. Широко се користи во следниве сценарија:

Резиденцијална дистрибуција на енергија

Идеален за станбени населби, рурални куќи и мали заедници, обезбедувајќи стабилна електрична енергија за осветлување, домашни апарати и дневна потрошувачка на енергија.

Проекти за рурална електрификација

Најчесто се користи во системите за напојување на руралните мрежи и оддалечените области поради неговата едноставна инсталација и ниските барања за одржување.

Земјоделски електроенергетски системи

Погоден за фарми, системи за наводнување, сточарски објекти и оранжерии, напојување на пумпи за вода, мотори и земјоделски машини.

Мали стопански објекти

Широко се применува во мали канцеларии, продавници на мало, бензински пумпи, работилници и складишта за стабилно комерцијално снабдување со електрична енергија.

Лесни индустриски апликации

Се користи во мали фабрики, работилници за преработка и капацитети за одржување со умерена побарувачка на енергија.

Проекти за привремено напојување

Вообичаено во градилиштата и привремените инженерски проекти на отворено кои бараат флексибилна и сигурна дистрибуција на енергија.

Ајде да одиме низ тоа како GUANGBIAN всушност го гради.

Чекор 1: Изработка на јадрото

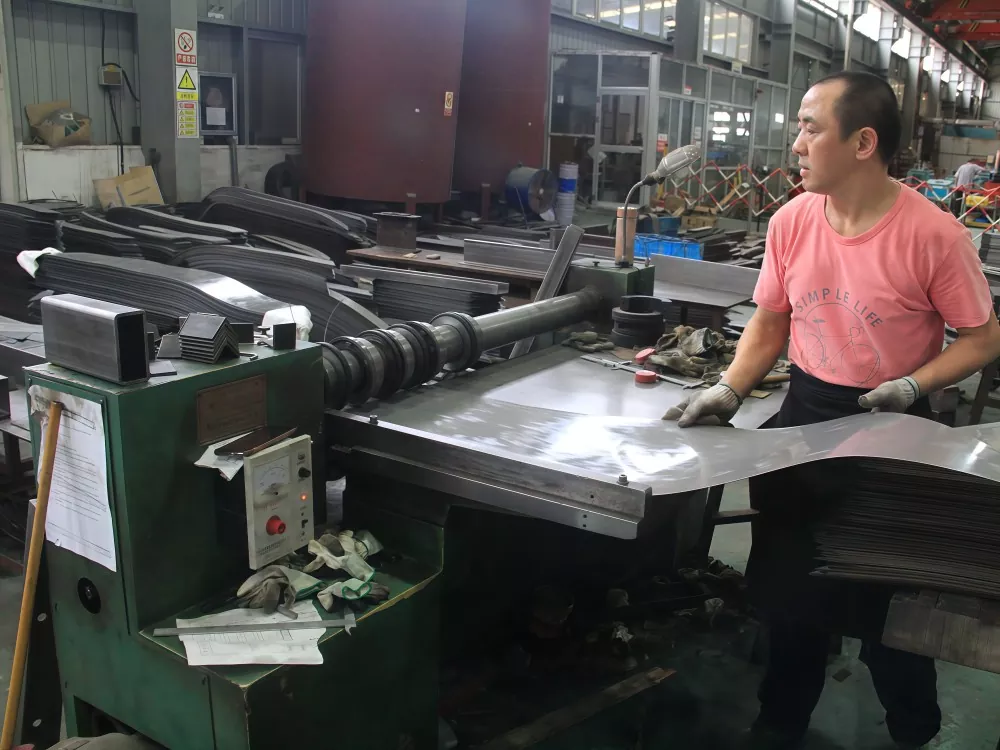

Јадрото започнува со силиконски челик ориентиран кон зрно. Одлични магнетни својства, но е кршлив - не можете да го печатите како обичен челик.

Листовите ги сечеме до одредени димензии, а потоа ги редиме слој по слој на специјализирана опрема. Зглобовите на секој слој се поместени од долу, што ги одржува воздушните празнини во магнетната патека на минимум. Откако ќе ја достигнеме целната дебелина, целиот оџак цврсто се стега и се вакумира за да се заклучи сè на своето место.

Процесот на производство на трансформатори зависи од овој чекор. Фактор на стегање, плошност на површината, притисок на стегање - пропушти било кое од овие, а загубите без оптоварување ќе бидат над спецификациите.

Чекор 2: Намотување

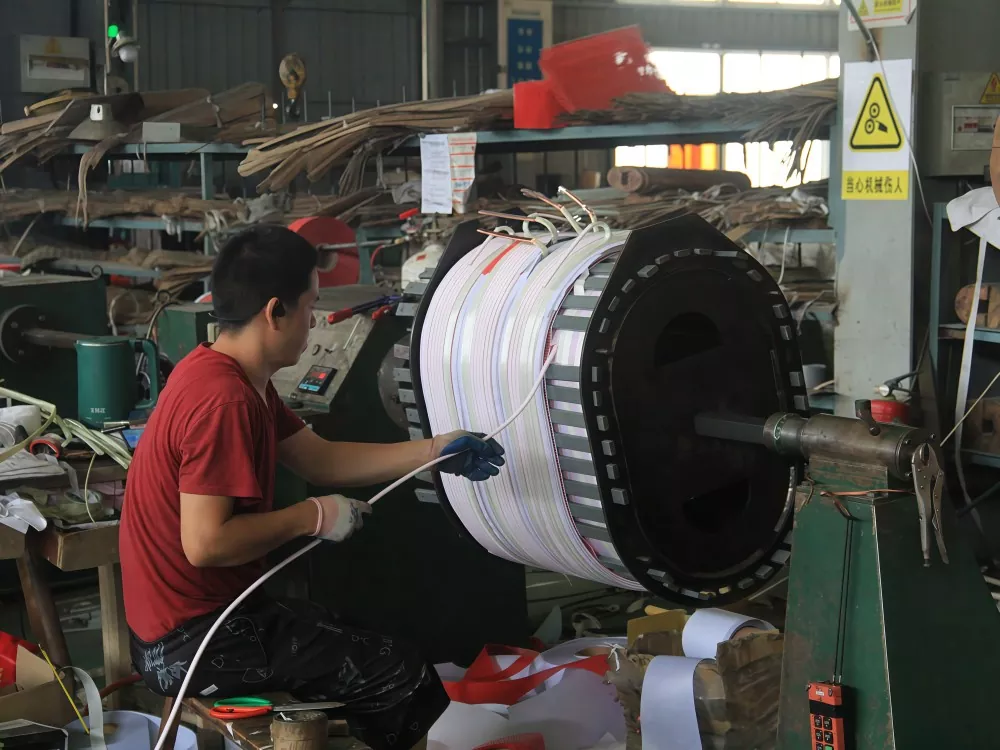

Ова е местото каде што станува критично. Продавницата за ликвидација работи на контролирана температура и влажност. Операторите седат на машините за намотување, напојуваат бакарна жица на серпентина, се вртат по ред, одржувајќи ја рамномерна и затегната.

Трансформаторот монтиран на столб на GUANGBIAN од 37,5 kva користи чист бакар намотување - не алуминиум. Ние ги произведуваме во нашата фабрика во Кина и секој детал е важен: мерач на жица, број на вртења, шема на слоеви. Ветерот е премногу лабав, серпентина нема механичка сила. Ветер премногу тесно, ја кршиш изолацијата.

Откако ќе се навие, серпентина поминува низ вакуумска импрегнација. Изолациониот лак навлегува во секоја празнина, заклучувајќи ги свиоците на место и давајќи му на намотката диелектрична сила и подобра дисипација на топлина.

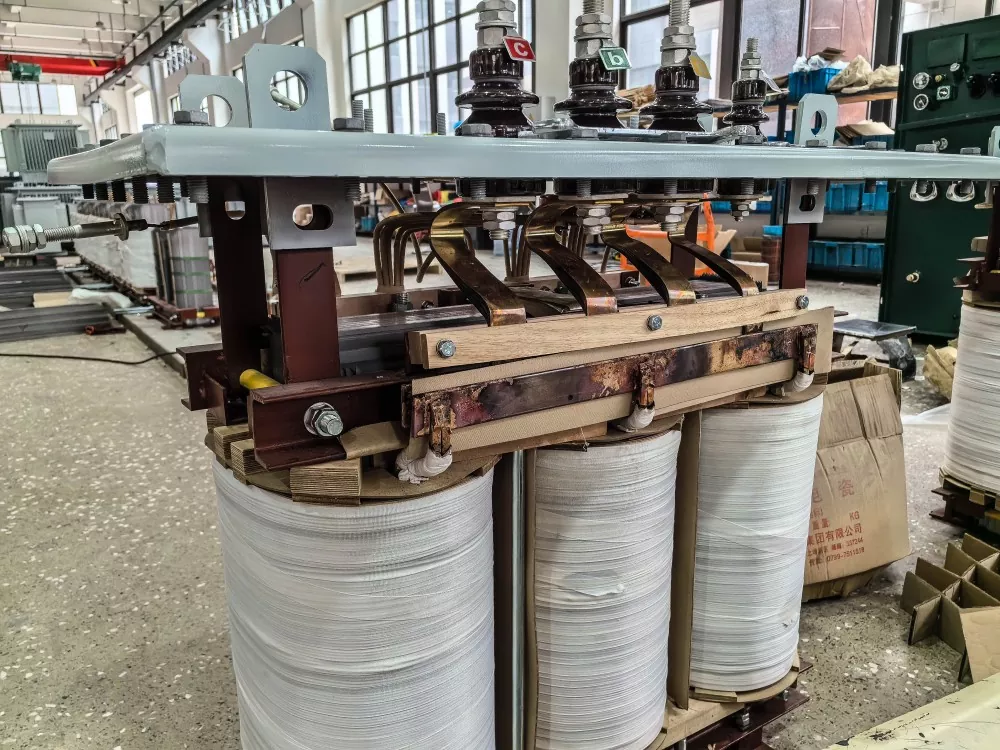

Чекор 3: Склопување на јадрото и намотката

Намотките на раната се лизгаат на јадрото на нозете. Влегуваат изолациски разделувачи, се поврзуваат каблите и целиот активен дел добива облик. Празнините помеѓу намотките треба да ги исполнуваат стандардните - тука нема кратенки.

Откако ќе се склопи, активниот дел веднаш поминува низ фабричко тестирање на трансформаторот: тест за издржување на напон и мерење на отпорот на еднонасочна струја. Сè што е исклучено, дури и малку, се фаќа во оваа фаза.

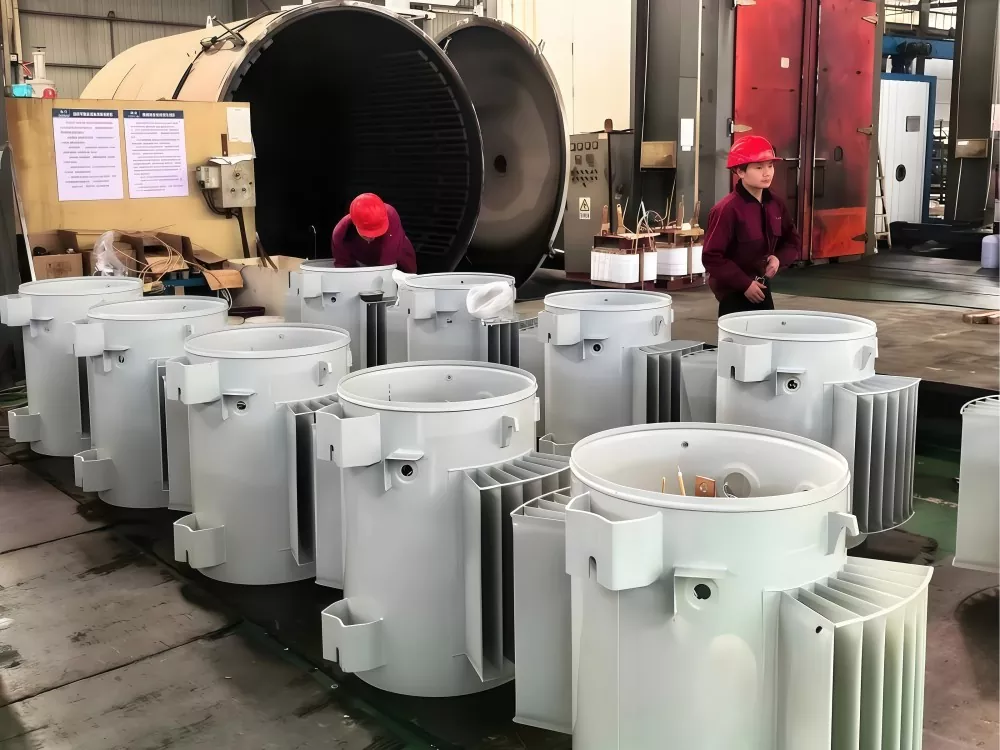

Чекор 4: Склопување на резервоарот

Активен дел поминува проверка? Се спушта во резервоарот. Резервоарот е обвивка на трансформаторот - исполнет со изолационо масло кое врши двојна функција: диелектрична бариера и течност за ладење.

Ние користиме висококвалитетно минерално изолационо масло во GUANGBIAN. Дехидрирана и дегазирана пред да влезе. Самиот резервоар е заварена конструкција и секој заварен спој се прегледува со рендген. Не е дозволено протекување.

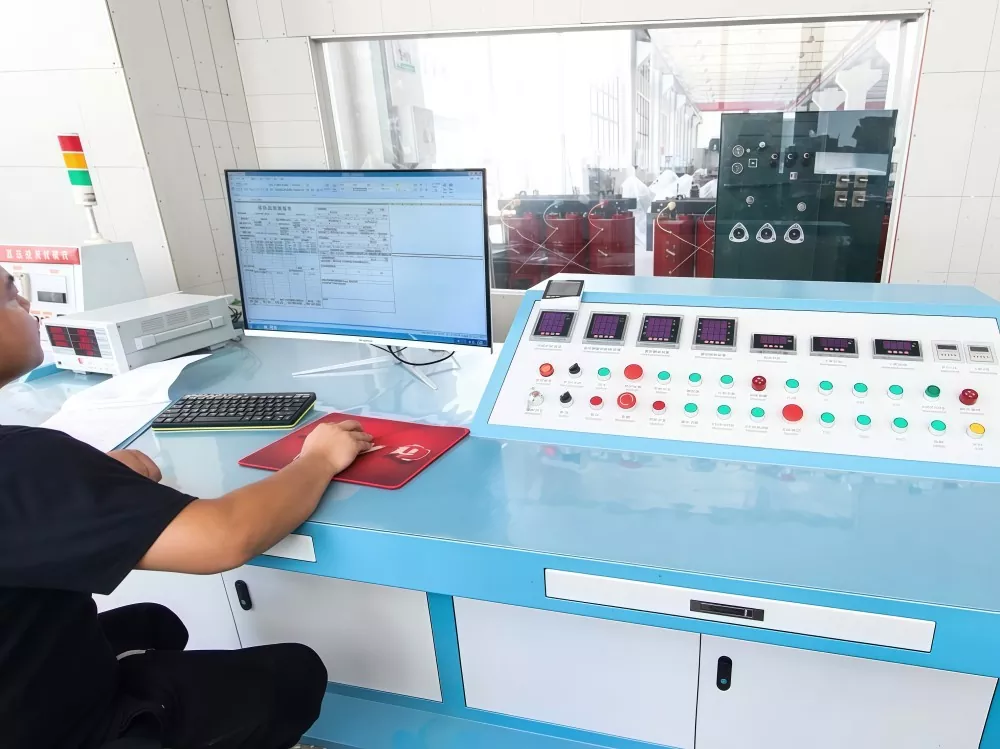

Чекор 5: Конечно тестирање

Пред која било единица да ја напушти фабриката, таа поминува низ целосна рутина за тестирање:

Тест без оптоварување: Го напојуваме без ништо поврзано на секундарната страна. Читањата на струјата и загубата ни кажуваат дали јадрото се однесува. На трансформатор монтиран на столб од 37,5 kva, загубата без оптоварување треба да дојде на ≤113 W или подолу.

Тест за вчитување: Ставете го целосно номинално оптоварување на него и гледајте ги бројките. Загубата на товарот останува на ≤413W, а искачувањето на температурата не надминува 65°C.

Издржи тест на напон: 21 kV на фреквенција на моќност на намотката HV цела минута. 10 kV на страната LV. Ако изолацијата држи, продолжуваме понатаму.

Тест на импулсен напон: Спајк од 60 kV удира во примарната, 30 kV удира во секундарната. Ова ви кажува дали бакарниот трансформатор може да се справи со вистински молња.

Тест за изолационо масло: пробивен напон, содржина на влага, фактор на дисипација - секој треба да помине.

Секој тест е јасен? Тогаш - и само тогаш - ја добива фабричката етикета.

Чекор 6: Пакување и испорака

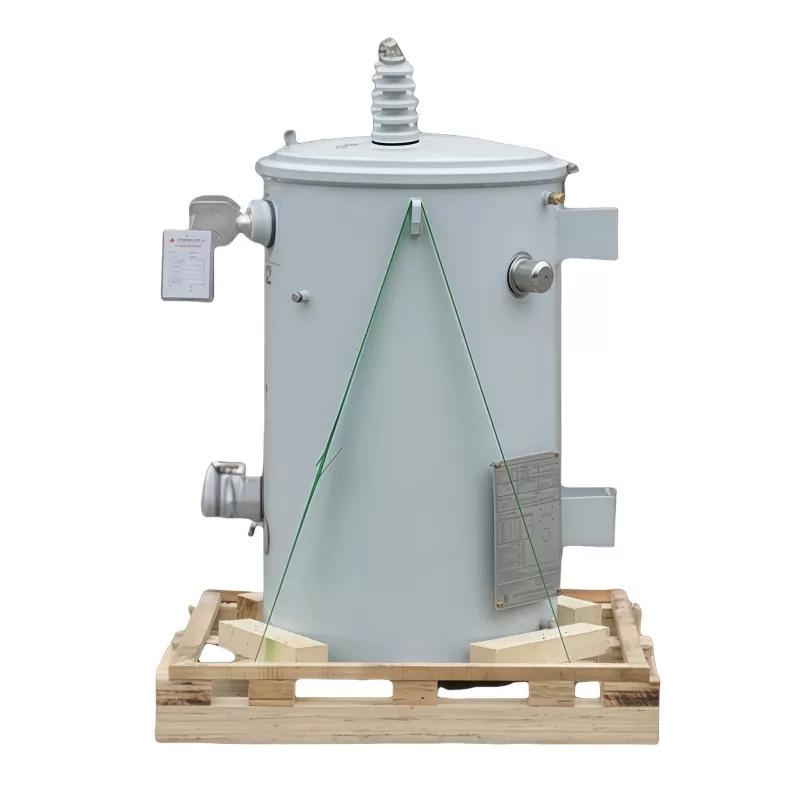

Ги помина сите тестови? Трансформаторот добива капак отпорен на влага, врзан на дрвена палета и подготвен за испорака. Секоја единица GUANGBIAN носи единствен сериски број - видлив на табличката со имиња и на основата. Следете го тој број и ќе го најдете датумот на производство, записите за тестирање, дури и која серија на суровини влезе во неа.

До сега ја добивате сликата. Трансформаторот монтиран на столб од 37,5 KVA не е само метал и жица фрлени заедно. Процесот на производство на трансформатори вклучува вистински занает и вистински луѓе кои обрнуваат внимание на секој чекор. Цената е важна, но производната способност и контролата на квалитетот се повеќе важни.

Зошто да користите трансформатор монтиран на столб?

Во споредба со трансформаторите монтирани на земја, трансформаторите монтирани на столб нудат неколку значајни предности:

Инсталација за заштеда на простор

Инсталиран на столбови за комунални услуги, со што се елиминира потребата од земјен простор или наменски трансформаторски простории.

Пониски инфраструктурни трошоци

Ги намалува трошоците за изградба со избегнување на потребата од темели, куќишта или дополнителни градежни работи.

Ефикасно за рурална дистрибуција

Високо погоден за рурални и оддалечени области каде што најчесто се користат надземни дистрибутивни мрежи.

Лесен пристап за одржување

Монтиран на погодна висина за проверка, одржување и замена, со што се намалува времето на застој.

Засилена безбедност

Покачената инсталација ги намалува ризиците од случаен контакт, вандализам и оштетување на околината.

Сигурна работа на отворено

Дизајниран со карактеристики отпорни на временски услови и отпорни на корозија за долгорочни перформанси на отворено.

Совршен за надземни енергетски мрежи

Широко се користи во надземни дистрибутивни системи како економично и ефикасно решение за напојување.

Сакате да го видите сами? GUANGBIAN произведува во нашата фабрика во Кина и ги поздравуваме посетите на фабриките. Посетете се за да закажете турнеја.
