Резиме на написот:Правилно конфигуриран изолациски трансформатор може да ја подобри безбедноста на дистрибуцијата на електрична енергија, приспособувањето на напонот и заштитата на опремата во комерцијалните и индустриските електрични системи. НаТрансформатор за изолација од сув тип 50KVA со MCCBкомбинира изолација на трансформаторот, конверзија на напон, интегрирана заштита од прекинувачот и практични карактеристики на инсталација во едно компактно решение. Со трифазен влез од 415V, трифазен четирижичен излез од 220V, бакарни намотки, изолација од класа F, напонски славини со пет позиции, заштита IP23 и интегрирани MCCB, оваа конфигурација е дизајнирана за апликации каде што се важни сигурната испорака на енергија и поедноставената инсталација.
Содржина
Зошто е важен трансформаторот за изолација од сув тип?
Како MCCB ја подобрува заштитата на трансформаторот?
Како менувачот на чешми со пет позиции ја подобрува приспособливоста на напонот?
Како интегрираниот дизајн ја поедноставува инсталацијата?
Каде може да се користи трансформатор за изолација од 50KVA?
Како се проверува квалитетот на трансформаторот пред испорака?
Што треба да проверат купувачите пред да нарачаат?
Зошто да ја изберете оваа конфигурација на трансформаторот?
Зошто е важен трансформаторот за изолација од сув тип?
Електричната опрема не секогаш работи во идеални услови за напојување. Разликите на напонот помеѓу напојувањето и опремата низводно, електричните пречки и потребата за галванска изолација можат да влијаат на доверливоста на системот. Трансформаторот за изолација од сув тип обезбедува практичен начин за прилагодување на напонот додека создава електрично одвојување помеѓу примарните и секундарните кола.

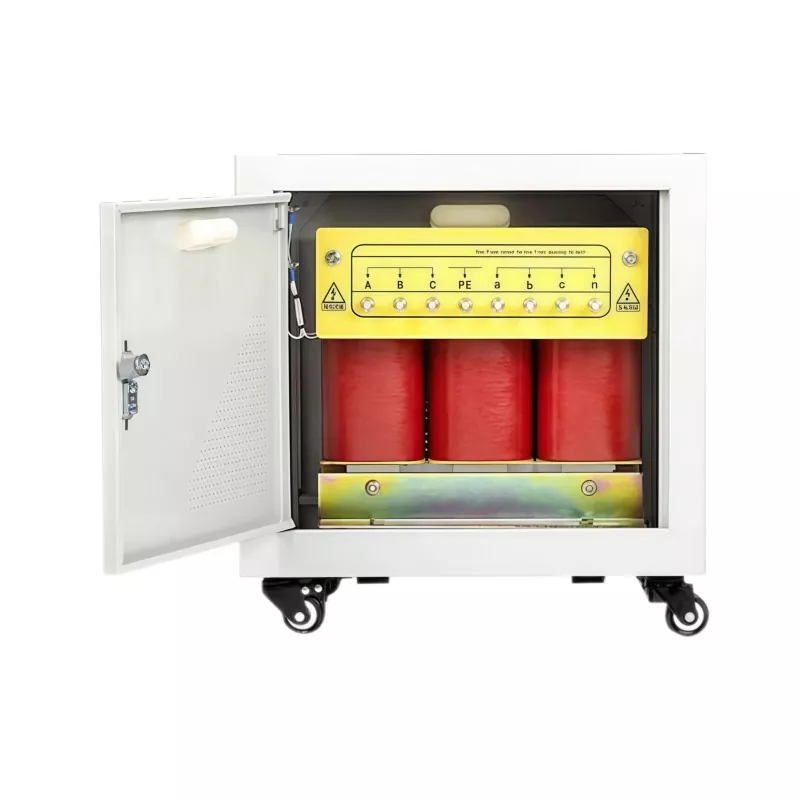

НаТрансформатор за изолација од сув тип 50KVA со MCCBодГУАНГБИЈАНе дизајниран околу 415V AC трифазен влез и 220V трифазен четирижичен излез. Ова го прави уредот погоден за апликации за кои е потребно контролирано трифазно напојување од 220V од трифазен извор со повисок напон.
За разлика од трансформаторите потопени во масло, дизајните од сув тип не користат изолационо масло како примарен медиум за ладење и изолација. Ова може да ги направи привлечни за внатрешни електрични простории, комерцијални објекти, производни средини и други локации каде што се претпочита чиста и релативно едноставна инсталација.
Како MCCB ја подобрува заштитата на трансформаторот?
Една од најпрактичните карактеристики на оваа конфигурација на трансформаторот е интеграцијата на прекинувачите со обликувани куќишта (MCCB). Наместо трансформаторот и заштитната опрема да се третираат како целосно посебни компоненти, дизајнот ги вклучува заштитните уреди во куќиштето на трансформаторот.
Единицата користи MCCB на влезните и излезните страни. Прекинувачот од влезната страна е поврзан со напојувањето од 415 V, додека заштитата на излезната страна е поставена за трифазното секундарно коло со четири жици.
Овој интегриран пристап може да обезбеди неколку практични придобивки:
- Ја намалува потребата од дополнителна надворешна заштитна опрема.
- Помага во поедноставување на дојдовните и појдовните кабелски врски.
- Обезбедува заштита од прекумерна струја и краток спој за поврзаните кола.
- Создава поорганизирана трансформаторска инсталација.
- Може да ги намали жици и монтажни работи на локацијата на проектот.
- Дозволува трансформаторот и заштитните уреди да се конфигурираат како еден координиран склоп.
За индустриските купувачи, овие детали се важни бидејќи сложеноста на инсталацијата може да влијае на времето на проектот, барањата за работна сила и ефикасноста на пуштањето во работа.
Кои се клучните спецификации?
Разбирањето на електричната конфигурација е од суштинско значење пред да изберете трансформатор. Следната табела ги сумира главните спецификации на оваа 50KVA конфигурација.
| Параметар | Спецификација |
|---|---|
| Номинален капацитет | 50 KVA |
| Фаза | 3 фаза |
| Влезен напон | 415V AC, 3 фаза |
| Излезен напон | 220V, жица 3 фаза 4 |
| Допрете Позиции | 380V / 400V / 415V / 430V / 450V |
| Фреквенција | 50 Hz |
| Материјал за намотување | Бакар |
| Класа на изолација | Класа Ф |
| Зголемување на температурата на намотување | ≤100°C |
| Ниво на бучава | <60dB на 1 метар |
| Заштита на куќиште | IP23, вентилирано |
| Материјал за куќиште | Нерѓосувачки челик |
| Заштита | MCCB на влезните и излезните страни |
| Мониторинг | Монтиран волтметар |
Комбинацијата на овие спецификации го прави трансформаторот погоден за проекти каде што конверзијата на напонот, електричната изолација и интегрираната заштита треба да се разгледуваат заедно наместо да се купат како неповрзани компоненти.
Како менувачот на чешми со пет позиции ја подобрува приспособливоста на напонот?
Вистинскиот напон на мрежата може да варира помеѓу локациите и работните услови. Трансформаторот дизајниран околу само еден фиксен примарен напон може да бара дополнително внимание кога е инсталиран во област каде што напонот на напојување се разликува од номиналната вредност.
Овој модел обезбедува пет примарни позиции за славини на напон:380V, 400V, 415V, 430V и 450V. Менувачот на чешмата му дава на тимот за инсталација поголема флексибилност кога го усогласува трансформаторот со достапното снабдување.
На пример, кога вистинските услови за напојување се разликуваат од стандардниот влез од 415 V, може да се избере соодветна чешма која ќе помогне да се одржи предвидениот секундарен напон. Оваа карактеристика е особено корисна за проекти каде што треба да се земат предвид условите за напон на напојување при изборот на трансформаторот.
Како и да е, менувачот на чешмата е тип без енергија. Трансформаторот мора да биде целосно исклучен пред да ја смените положбата на чешмата. Никогаш не треба да се прилагодува додека трансформаторот е под напон.
Како интегрираниот дизајн ја поедноставува инсталацијата?
Инсталирањето на трансформаторот не се однесува само на електричните спецификации. Рутањето на каблите, заштитната опрема, пристапноста, изградбата на куќиштето и пуштањето во работа може да влијаат на конечниот резултат на проектот.
Интегрираната MCCB конфигурација ја намалува количината на посебна опрема што инаку може да биде потребна околу трансформаторот. Фабричкото поврзување помеѓу трансформаторот и неговите заштитни прекинувачи, исто така, може да помогне да се намали количината на теренски жици што се потребни за време на инсталацијата.
Куќиштето од не'рѓосувачки челик е вентилирано и оценет IP23. Единицата исто така користи вртливи тркалца со сопирачки што се заклучуваат, што може да го направи позиционирањето и движењето поудобно за време на активностите за инсталација или одржување.
Предно монтиран волтметар обезбедува директен начин за набљудување на напонот во нисконапонскиот оддел. Ова е корисно за време на пуштање во работа и рутинска проверка бидејќи операторите можат да го проверат наведениот напон без да бараат посебен надворешен аранжман за мерење.
Каде може да се користи трансформатор за изолација од 50KVA?
Капацитетот од 50 KVA е соодветен за многу електрични примени од средна скала каде што е потребно контролирано трифазно напојување. Вистинската соодветност секогаш треба да се потврди во однос на поврзаното оптоварување, стартната струја, работниот циклус, условите на околината и локалните барања за електрична енергија.
Вообичаените околини за апликација може да вклучуваат:
- Индустриски производствени капацитети
- Комерцијални објекти
- Фабрички електрични простории
- Системи за автоматизација и контрола
- Машински напојувања
- Опрема за која е потребна електрична изолација
- Работилници и капацитети за преработка
- Електрични дистрибутивни системи кои бараат конверзија од 415V-во-220V
За проекти со чувствителна опрема, трансформаторот треба да се оценува како дел од целосниот систем за дистрибуција на енергија наместо да се смета како изолирана компонента.
Како се проверува квалитетот на трансформаторот пред испорака?
Перформансите на трансформаторот во голема мера зависат од квалитетот на намотување, интегритетот на изолацијата, точноста на електричниот однос и целокупната конзистентност на производството. Поради оваа причина, тестирањето треба да биде важен дел од евалуацијата на добавувачите.
Според информациите за производот, GUANGBIAN користи интегрирана тест клупа за трансформатор пред пратката. Процесот на тестирање вклучува проверки поврзани со отпорноста на намотување, односот на вртењата, отпорот на изолацијата, загубите без оптоварување и регулацијата на напонот.
Процесот на производство, исто така, ги следи барањата за тестирање базирани на IEC за испорачаните единици. Документираниот пристап за тестирање им дава на купувачите корисни технички докази кога ја прегледуваат опремата пред инсталацијата.
За приспособени нарачки, купувачите може да разговараат и за барањата за инспекција и спецификациите специфични за проектот со производителот пред производството. Ова е особено важно кога трансформаторот мора да задоволи одредена средина за инсталација или конфигурација на електричниот систем.
Што треба да проверат купувачите пред да нарачаат?
Изборот на трансформатор само врз основа на неговиот рејтинг KVA може да доведе до несоодветна конфигурација. Тимовите за набавка треба да ги разгледаат целосните електрични и механички барања пред да потврдат нарачка.
Клучните точки што треба да се потврдат вклучуваат:
- Примарен напон:Потврдете ја достапната конфигурација на напонот за напојување и фазата.
- Секундарен напон:Проверете дали излезниот напон се совпаѓа со поврзаната опрема.
- Капацитет на носивост:Пресметајте го очекуваното континуирано и максимално оптоварување наместо да се потпирате само на номиналните оценки на опремата.
- Фреквенција:Потврдете дали проектот бара 50Hz, 60Hz или друга фреквенција.
- Заштита:Проверете ги спецификациите на MCCB и утврдете дали е потребна дополнителна заштита нагоре или низводно според локалните регулативи.
- Опкружување за инсталација:Потврдете дали IP23 заштитата е доволна за предвидената локација.
- Прилагодување на напон:Размислете дали менувачот на чешми со повеќе позиции е корисен за условите на локалната мрежа.
- Документација:Побарајте технички цртежи, извештаи за тестирање, информации за ожичување и други документи потребни за одобрување на проектот.
За меѓународни проекти, исто така е корисно да се разјаснат димензиите на испорака, пакувањето, барањата за инсталација, важечките стандарди и процедурите за пуштање во работа пред да започне производството.
Најчесто поставувани прашања
Дали може да се прилагоди менувачот на чешмата додека работи трансформаторот?
Не. Менувачот на славини е тип без напојување и мора да се прилагоди само откако трансформаторот е целосно исклучен. Секогаш треба да се следат соодветните процедури за електрична безбедност пред да се смени положбата на чешмата.
Дали трансформаторот вклучува MCCB од двете страни?
Да. Оваа конфигурација ги интегрира MCCB-овите во куќиштето на трансформаторот, со обезбедена заштита на влезните и излезните страни. Точниот распоред на прекинувачите треба да се потврди во однос на електричните барања на проектот пред да се нарача.
Дали сè уште е потребна посебна дистрибутивна кутија?
Во многу инсталации, интегрираните MCCB може да ја намалат потребата од посебно заштитно куќиште. Меѓутоа, локалните електрични кодови и целокупниот дизајн на дистрибуција може да бараат дополнителна заштита или опрема за префрлување.
Дали овој трансформатор од 50KVA е погоден за надворешна инсталација?
Куќиштето има оцена IP23 и е наменето за внатрешни или соодветно покриени локации. За целосно изложени надворешни средини кои вклучуваат силен дожд, прашина или други тешки услови, може да биде посоодветно повисоко ниво на заштита на куќиштето.
Каков вид материјал за намотување се користи?
Трансформаторот користи бакарни намотки. Бакарот е широко избран за намотки на трансформаторот поради неговата електрична спроводливост и соодветноста за сигурен пренос на енергија.
Може ли трансформаторот да се прилагоди?
Да. Конфигурациите на трансформаторот може да се дискутираат според барањата на проектот, вклучувајќи ги електричните параметри, заштитните аранжмани, поставките за чешмата, барањата за куќиштето и други размислувања специфични за апликацијата.
Зошто да ја изберете оваа конфигурација на трансформаторот?
Добро дизајниран трансформатор треба да направи повеќе отколку да го конвертира напонот. Треба да одговара на електричниот систем, да ја поедностави инсталацијата, да обезбеди соодветна заштита и да остане практичен за долгорочно работење. НаТрансформатор за изолација од сув тип 50KVA со MCCBкомбинира трифазен капацитет од 50KVA, конверзија на напон од 415V во 220V, бакарни намотки, изолација од класа F, прилагодување на напонот во пет позиции, интегрирани MCCB, конструкција на куќиште од не'рѓосувачки челик IP23, следење на напон и фабричко тестирање во едно инженерско решение.
За купувачите кои бараат кинески производител на трансформатори способен да обезбеди приспособени решенија за трансформатори за изолација од сув тип, GUANGBIAN обезбедува практична опција за проекти кои бараат интегрирана заштита и конфигурации специфични за апликацијата. Ако ги оценувате спецификациите, планирате нова електрична инсталација или споредувате добавувачи на трансформатори, прегледајте го трансформаторот за изолација од сув тип од 50 KVA со MCCB и разговарајте за вашите барања за проектот директно со производителот. За спецификации за напон, конфигурација на MCCB, барања за куќиште, документи за тестирање или приспособени решенија за трансформатори,контактирајте со насда добиете технички насоки и решение кое одговара на вашата апликација.
