Како може трансформаторот за изолација од сув тип од 150 KVA да ја подобри безбедната и флексибилна дистрибуција на енергија

Резиме на написот:Правилно избраниот трансформатор може да направи голема разлика во безбедноста на дистрибуцијата на електрична енергија, конверзија на напон, компатибилност на опремата и доверливост на локацијата. НаТрансформатор за изолација од сув тип 150KVAодГУАНГБИЈАНе дизајниран за апликации кои бараат електрична изолација и нисконапонска дистрибуција, со влез од 480V, 400V трифазен и 230V еднофазен излез, целосни бакарни намотки, поврзување Delta-Star, куќиште од не'рѓосувачки челик IP43, автоматско ладење со вентилатор и заштита MCCB. Оваа статија ја објаснува нејзината конфигурација, принципите на работа, сценаријата за примена, техничките размислувања и факторите за избор за индустриски и градежни проекти.

Содржина

1. Што е трансформатор за изолација од сув тип од 150 KVA?
2. Кои се клучните технички спецификации?
3. Кои предности ги нуди овој трансформатор?
4. Каде може да се користи?
5. Како треба да ја изберете вистинската конфигурација?
6. Како се споредува со други опции за трансформатор?
7. Како се произведува и тестира?
8. Најчесто поставувани прашања
9. Ви треба приспособено решение за трансформатор?

Што е трансформатор за изолација од сув тип од 150 KVA?

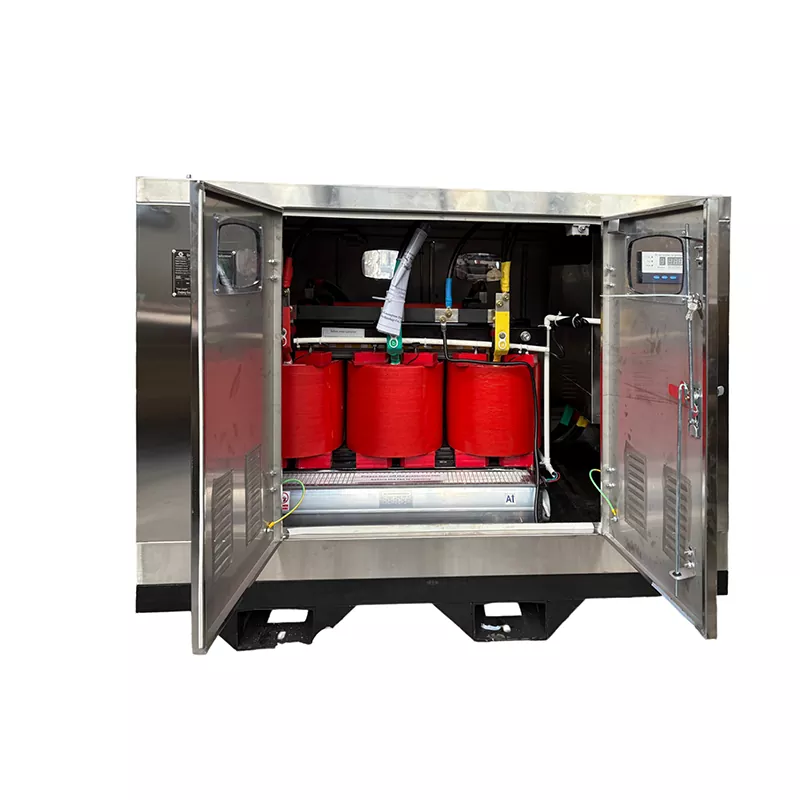

Трансформатор за изолација од сув тип од 150 KVA е трифазен трансформатор дизајниран да обезбеди електрична изолација додека ја конвертира влезната моќност на потребното нисконапонско ниво на дистрибуција. За разлика од трансформаторите потопени во масло, дизајните на сув тип користат цврста изолација и аранжмани за ладење базирани на воздух наместо изолационо масло, што ги прави особено погодни за внатрешни инсталации и избрани индустриски или градежни средини.

Конфигурацијата GUANGBIAN користи aЛиниски напонски влез од 480 Vи обезбедува400V трифазен и 230V еднофазен излез. Нејзината врска со намотување Делта-Ѕвезда (Δ-Y) овозможува секундарната страна да обезбеди неутрална точка за еднофазна дистрибуција додека поддржува трифазни оптоварувања.

Со номинален капацитет од 150 kVA, трансформаторот може да опслужува мешавина од машини и помошни електрични оптоварувања кога вистинската побарувачка на локацијата, почетната струја, факторот на моќност, факторот на оптоварување и истовремената работа се правилно пресметани.

Кои се клучните технички спецификации?

Разбирањето на електричната конфигурација пред да се купи трансформатор е од суштинско значење бидејќи напонот, фреквенцијата, распоредот на фазите, заштитата на куќиштето, материјалот за намотување и методот на ладење влијаат на компатибилноста на системот.

Оваа конфигурација е особено практична кога еден извор на енергија треба да поддржува и трифазни машини и еднофазна помошна опрема. Сепак, капацитетот на табличката со име не треба да се третира како индикација дека секој поврзан уред може да работи со целосна номинална моќност истовремено.

Кои предности ги нуди овој трансформатор?

Електрична изолација за низводно товари

Изолацијата ги одвојува примарните и секундарните електрични кола преку трансформаторска спојка. Овој аранжман може да помогне да се воспостави контролиран систем за напојување низводно и е корисен во апликации каде што електричната изолација е дел од целокупниот дизајн на дистрибуција.

Флексибилна 400V и 230V дистрибуција

Секундарната конфигурација Delta-Star обезбедува можности за дистрибуција и трифазна и еднофазна. Трифазната моќност од 400 V може да поддржува опрема како што се пумпи, кранови, машини за заварување, мешалки за бетон и други индустриски машини, додека напојувањето од 230 V може да служи за осветлување, канцелариска опрема, преносни алати, единици за климатизација и помошни товари.

Целосни бакарни намотки

Трансформаторот користи целосни бакарни намотки. Бакарот има релативно ниска електрична отпорност, а правилно дизајнираните бакарни проводници можат да помогнат во контролата на загубите на намотување. Вистинските термички перформанси сè уште зависат од големината на проводникот, дизајнот на трансформаторот, температурата на околината, системот за изолација, вентилацијата и условите на оптоварување.

Автоматско управување со ладењето

Температурните сензори ги следат условите на намотување. Кога ќе се достигне претходно поставената температура, автоматските вентилатори почнуваат да ја зголемуваат дисипацијата на топлина. Овој пристап е корисен за апликации каде што електричните оптоварувања флуктуираат или работните температури може да се покачат.

Интегрирана заштита MCCB

Обезбедени се прекинувачи од обликувани куќишта на влезната и излезната страна. Овие прекинувачи можат да обезбедат дополнителна заштита и изолација на колото, додека нивните конечни оценки треба да се изберат според големината на кабелот, поврзаните оптоварувања, очекуваната струја и барањата за координација на заштитата на проектот.

Каде може да се користи?

Капацитетот од 150 kVA е погоден за многу апликации за дистрибуција на електрична енергија од средна скала кога пресметаното оптоварување е во рамките на проектираните граници на трансформаторот.

• Градежни локации:Снабдува привремено напојување со кранови, миксери, пумпи, опрема за заварување, осветлување и канцеларии на локацијата.
• Индустриски капацитети:Поддржува производствени машини заедно со помошни еднофазни електрични оптоварувања.
• Комерцијални објекти:Обезбедува изолирана нисконапонска дистрибуција каде што тоа го бара електричниот дизајн.
• Привремени системи за напојување:Може да се интегрира во аранжмани за дистрибуција на електрична енергија базирани на проекти.
• Инсталации со мешано оптоварување:Поддржува и трифазни машини и 230V еднофазна опрема од истиот секундарен систем.

За градежните проекти, конфигурацијата на проектот во Саудиска Арабија обезбедена од GUANGBIAN покажува како куќиштето од не'рѓосувачки челик, поврзувањето Delta-Star, автоматското ладење на вентилаторот, бакарните намотки и дополнителните MCCB може да се интегрираат во дизајн на трансформатор специфичен за проектот.

Како треба да ја изберете вистинската конфигурација?

Изборот на трансформатор треба да започне со електричниот систем наместо едноставно да се избере рејтинг на kVA. Целосен технички преглед треба да ги опфати следните фактори:

1. Пресметајте ја максималната побарувачка:Идентификувајте го вистинскиот оперативен товар наместо да ги додавате само оцените на табличките со имиња на секој поврзан уред.
2. Проверете ја струјата за стартување на моторот:Моторите, компресорите, пумпите и другите индуктивни оптоварувања може да бараат значително поголема струја за време на стартувањето.
3. Потврдете го влезниот напон:Проверете дали примарниот напон се совпаѓа со достапното електрично напојување.
4. Потврдете ги излезните барања:Определете дали проектот бара 400V трифазна, 230V еднофазна или друга напонска комбинација.
5. Потврдете ја фреквенцијата:Потврдете дали инсталацијата работи на 50 Hz или 60 Hz.
6. Прегледајте ги амбиенталните услови:Температурата, вентилацијата, прашината, влагата и локацијата за инсталација влијаат на барањата за топлинска енергија и куќиште.
7. Дефинирајте ги барањата за заштита:Оценките на MCCB и заштитата низводно треба да се координираат со кабли и поврзана опрема.
8. Потврдете ги аранжманите за заземјување:Неутралната и заземјувачката конфигурација треба да го следат електричниот дизајн на проектот и важечките локални регулативи.

Овие размислувања се особено важни затоа што трансформаторот може да изгледа со соодветна големина при нормални услови на работа, но сепак да доживее прекумерен стрес ако истовремено стартуваат повеќе мотори со висока струја.

Како се споредува со други опции за трансформатор?

Изборот помеѓу сув тип и технологија потопена во масло треба да се заснова на околината за инсталација, капацитетот, барањата за напон, важечките стандарди, барањата за ладење, достапниот простор и целокупниот дизајн на електричниот систем.

Како се произведува и тестира?

За набавка на трансформатори базирани на проекти, квалитетот на производството е само еден дел од процесот. Точната интерпретација на електричната спецификација на купувачот е подеднакво важна.

ГУАНГБИЈАН произведува трансформаторски конфигурации според барањата на проектот. Во зависност од апликацијата, може да се прилагодат спецификациите како што се влезниот и излезниот напон, фреквенцијата, распоредот на намотување, дизајнот на куќиштето, начинот на ладење и конфигурацијата на заштитата.

Процесот на производство треба да ги потврди клучните електрични параметри пред да започне производството. Фабричкото тестирање потоа може да се изврши според договорената техничка спецификација и применливиот стандард, со записи за тестирање и инспекција од трета страна достапни кога тоа го бара проектот.

Клучни информации што треба да ги дадете кога барате понуда

• Потребен kVA капацитет
• Примарен и секундарен напон
• Фреквенција од 50 Hz или 60 Hz
• Еднофазни или трифазни барања
• Предност на материјалот за намотување
• Потребна конфигурација за поврзување
• Услови за внатрешна или надворешна инсталација
• Барања за заштита на куќиштето
• Барања за ладење
• MCCB или други барања за заштита
• Вид на оптоварување и карактеристики за стартување на моторот
• Применливи локални електрични стандарди

Обезбедувањето на овие детали во фазата на понуда му помага на производителот да развие трансформаторска конфигурација што одговара на вистинскиот проект наместо да се потпира на генерички стандарден модел.

Најчесто поставувани прашања

Колкав е излезниот напон на овој трансформатор?

Оваа конфигурација обезбедува 400V трифазен и 230V еднофазен излез. Други комбинации на напон може да се развијат според барањата на проектот.

Дали оптоварувањата од 400V и 230V можат да работат од ист трансформатор?

Да. Поврзувањето Delta-Star обезбедува трофазно секундарно напојување и неутрална точка за еднофазна дистрибуција. Поврзаните оптоварувања мора да бидат правилно избалансирани и да останат во рамките на номиналниот капацитет на трансформаторот.

Како работи автоматскиот вентилатор за ладење?

Температурните сензори ја следат температурата на ликвидацијата. Кога ќе се достигне претходно поставената температура, контролниот систем ги активира вентилаторите за ладење за да ја зголеми дисипацијата на топлина. Вистинската контролна температура треба да го следи термичкиот дизајн на трансформаторот.

Што значи заштитата IP43?

IP43 означува заштита од цврсти туѓи предмети поголеми од 1 mm и заштита од прскање со вода под применливите услови за тестирање IPX3. Не треба да се толкува како целосно отпорен на прашина или водоотпорен.

Доволни ли се 150 kVA за градилиште?

Тоа зависи од пресметаната електрична побарувачка на локацијата. Струјата за стартување на моторот, опремата за заварување, истовремената работа, привремените врвни оптоварувања, факторот на моќност и факторот на оптоварување треба да се земат предвид пред да се потврди потребниот капацитет на трансформаторот.

Може ли трансформаторот да се прилагоди?

Да. Влезниот и излезниот напон, фреквенцијата, конфигурацијата на поврзувањето, куќиштето, начинот на ладење, распоредот на намотување и конфигурацијата за заштита може да се прилагодат според електричните барања на проектот.

Ви треба приспособено решение за трансформатор?

Изборот на вистинскиот трансформатор во крајна линија е за усогласување на електричниот капацитет, конверзија на напон, изолација, заштита, ладење и услови за инсталација со реалната работна средина. Со конфигурабилни електрични спецификации и проектно-ориентирано производство, GUANGBIAN може да ги поддржи клиентите кои бараат практично трансформаторско решение за индустриски, градежни и други апликации за дистрибуција со низок напон. Ако планирате нов проект или заменувате постоечка единица,контактирајте со нассо вашите барања за напон, капацитет, фреквенција, тип на оптоварување и инсталација за да разговарате за соодветната конфигурација на трансформаторот и да добиете понуда специфична за проектот.
