Како 75KVA трансформатор монтиран на столб ја подобрува дистрибуцијата на енергија?

Резиме на написот

Изборот на вистинскиот дистрибутивен трансформатор вклучува многу повеќе од изборот на број како што е 75KVA. Трансформаторот мора да одговара на примарниот напон, секундарниот напон, фазната конфигурација, очекуваното оптоварување, условите на животната средина, барањата за заштита, структурата на инсталацијата и важечките електрични стандарди. Правилно избраниот трансформатор монтиран на столб од 75 KVA може да обезбеди ефикасно и практично решение каде што електричната енергија треба да се трансформира блиску до точката на потрошувачка.

Во оваа статија, испитуваме како работи единицата 75KVA, зошто е корисна нејзината компактна конфигурација монтирана на столб, како нејзините материјали за јадрото и намотките влијаат на перформансите, што значат спецификациите за ефикасност и како инженерите на проектот можат да избегнат вообичаени грешки во големината и инсталацијата. Ние, исто така, објаснуваме како Guangbian пристапува кон производство и прилагодување за различни дистрибутивни мрежи.

Содржина

1. Разбирање на 75KVA трансформатор монтиран на столб
2. Како работи 75KVA трансформатор монтиран на столб
3. Капацитет и фазна конфигурација
4. Избор на примарен и секундарен напон
5. Јадро, намотки, изолација и ладење
6. Важни параметри за изведба
7. Каде што се користи трансформатор монтиран на столб од 75 KVA
8. Како да го изберете вистинскиот трансформатор
9. Размислувања за инсталација и одржување
10. Како Guangbian поддржува трансформаторски проекти
11. Најчесто поставувани прашања
12. Заклучок

Преглед на член

• Дефинирајте ја намената и структурата на дистрибутивниот трансформатор од 75KVA.
• Објаснете го основниот процес на електромагнетна трансформација.
• Разговарајте за компатибилноста на капацитетот, фазата и напонот.
• Испитајте ги материјалите и методот на ладење кои влијаат на доверливоста на работата.
• Објаснете ги загубите без оптоварување, загубата на оптоварување, импедансата и струјата на возбудување.
• Идентификувајте соодветни апликации и заеднички проектни барања.
• Обезбедете практична листа за проверка и избор и одржување.
• Одговорете на вообичаени прашања за набавки и инженерски прашања.

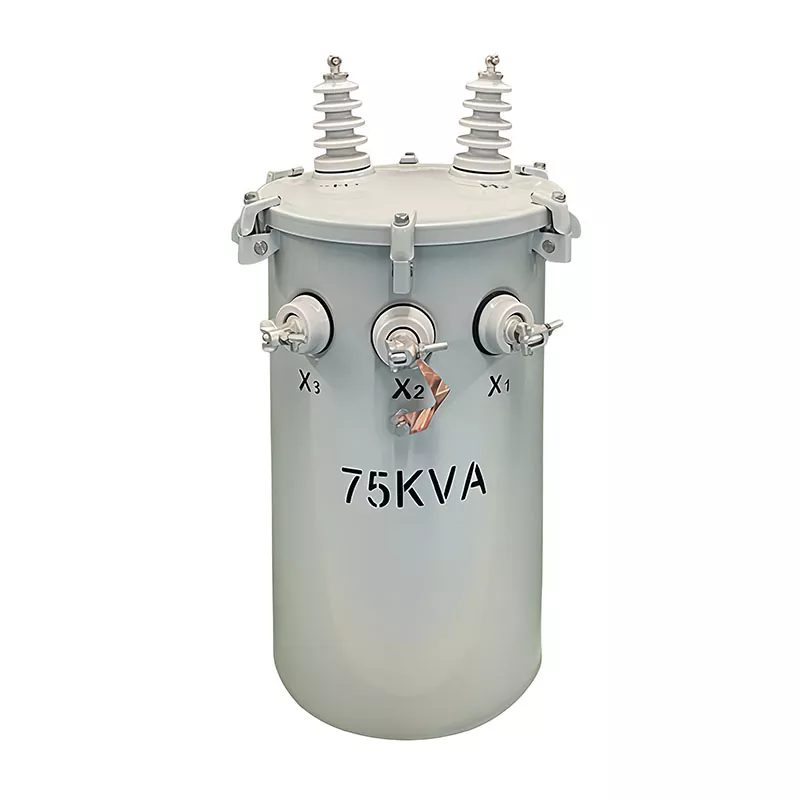

Разбирање на 75KVA трансформатор монтиран на столб

Трансформатор монтиран на пол од 75 KVA е дистрибутивен трансформатор наменет за намалување на среднонапонската електрична енергија на помал напон погоден за крајните корисници. За разлика од големиот трансформатор на трафостаница инсталиран на основа, единицата монтирана на столб е поставена на столб за комунални услуги или соодветна надземна дистрибутивна структура. Овој аранжман го става трансформаторот блиску до електричното оптоварување додека ги минимизира барањата за земјиште.

Терминот75 KVAја опишува привидната моќност на трансформаторот. KVA, или киловолт-ампери, ја претставува комбинацијата на напон и струја со која трансформаторот е дизајниран да управува. Тоа не треба да се толкува како препорака за постојано ракување со единицата со неговата максимална оцена под секој услов.

При практичното планирање на дистрибуцијата, инженерите вообичаено ја земаат предвид очекуваната побарувачка, разновидноста на оптоварувањето, идното проширување, температурата на околината, хармониците и работните услови пред да одредат дали 75KVA обезбедува доволен капацитет. Правилната проценка на оптоварувањето е од суштинско значење бидејќи и постојаното преоптоварување и непотребното преголеми димензии може да ги зголемат трошоците за животниот циклус.

Гуангбиан произведува решенија за трансформатори монтирани на пол од 75 KVA за различни барања за дистрибуција, вклучувајќи прилагодени напонски конфигурации за меѓународните пазари. Производот е дизајниран за надворешна дистрибуција на електрична енергија и може да се прилагоди според спецификациите на електричниот систем и проектот.

Како работи 75KVA трансформатор монтиран на столб

Принципот на работа се заснова на електромагнетна индукција. Електричната енергија навлегува во примарното намотување на трансформаторот со поголем напон на дистрибуција. Наизменичната струја произведува променлив магнетен тек во внатрешноста на јадрото на трансформаторот. Овој магнетен флукс предизвикува напон во секундарното намотување.

Односот помеѓу примарните и секундарните намотки го одредува односот на трансформација на напонот. Ако примарниот напон е значително поголем од секундарниот напон, трансформаторот го намалува напонот додека ја зголемува достапната струја според односот на моќноста и нормалните загуби на трансформаторот.

Поедноставена оперативна секвенца може да се разбере на следниов начин:

1. Електричната енергија од среден напон влегува во примарната намотка.
2. Наизменичната струја воспоставува магнетен флукс во јадрото.
3. Магнетниот тек предизвикува напон во секундарното намотување.
4. Секундарното намотување обезбедува електрична енергија со помал напон.
5. Трансформаторското масло ја пренесува топлината од активните компоненти.
6. Заштитните компоненти и компонентите за следење помагаат да се поддржи безбедното работење.

Бидејќи трансформаторот е инсталиран на отворено, неговото куќиште, системот за изолација, запечатувањето, отпорноста на корозија и заштитата од временските услови се важни делови на долгорочните перформанси. Технички исправниот електричен дизајн сè уште бара соодветна механичка и заштита на животната средина.

Капацитет и фазна конфигурација

Капацитетот е една од првите спецификации што купувачите треба да ги потврдат, но секогаш треба да се оценува заедно со конфигурацијата на фазата. Еднофазен трансформатор од 75KVA е погоден за одредени станбени, осветлување и мали комерцијални дистрибутивни системи, додека трифазната опрема обично се избира кога мрежата бара трифазни оптоварувања или индустриска моќност.

Една важна грешка е да се претпостави дека секој трансформатор од 75KVA има идентични електрични карактеристики. Оценката KVA само го идентификува капацитетот. Мора да се наведат и напон, фаза, фреквенција, конфигурација на поврзување, импеданса, ниво на изолација и применливи стандарди.

Избор на примарен и секундарен напон

Компатибилноста на напонот е критична кога се купува трансформатор монтиран на столб. На пример, конфигурацијата дизајнирана за еден комунален напон не може едноставно да се поврзе со друга мрежа без да се потврди дека нејзиниот систем за изолација, распоредот на намотките, додатоците и оценките се соодветни.

Репрезентативната конфигурација на Guangbian 75KVA користи примарен напонски распоред од 4160 Grd Y / 2400V и секундарен излез од 120/240V. Таквите вредности се специфични за апликацијата и не треба да се третираат како универзални спецификации за секој трансформатор од 75KVA.

Положбите на допрете исто така може да бидат важни кога дојдовниот напон варира. Правилно избраната конфигурација на славината им овозможува на инженерите да компензираат за одредени услови на напојување, додека одржуваат соодветен секундарен напон. Точниот опсег на допир секогаш треба да се потврди според спецификацијата на проектот пред да се нарача.

Јадро, намотки, изолација и ладење

Ефикасноста и работниот век на трансформаторот во голема мера зависат од активните материјали и квалитетот на производството. Јадрото ја обезбедува магнетната патека, додека намотките ја пренесуваат електричната енергија помеѓу високонапонските и нисконапонските страни.

Референтната конфигурација на Guangbian 75KVA користи бакарни намотки и силиконски челик ориентиран кон зрно за јадрото. Бакарот има висока електрична спроводливост и широко се користи каде што се важни ефикасниот пренос на струја и топлинските перформанси. Електричниот челик ориентиран кон зрно помага да се намалат магнетните загуби кога се правилно обработени и составени.

Уредот користи дизајн потопен во масло со ONAN ладење, што значи масло природно, воздух природно. Маслото од трансформаторот циркулира природно бидејќи ја апсорбира топлината од јадрото и намотките. Топлината потоа се пренесува преку површината на резервоарот до околниот воздух. Отсуството на принудни пумпи или вентилатори може да го поедностави системот за ладење и да го намали бројот на помошни компоненти.

Сепак, опремата потопена во масло бара внимателно внимание на интегритетот на резервоарот, запечатувањето, чаурите, состојбата на маслото и заштитата на животната средина. Редовната проверка помага да се идентификуваат истекување, корозија, прегревање или влошување на врските пред овие проблеми да станат големи дефекти.

Важни параметри за изведба

Листот со податоци на трансформаторот содржи неколку вредности кои директно влијаат на оперативните перформанси. Разбирањето на овие бројки им помага на тимовите за купување попрецизно да ги споредуваат производите наместо да се фокусираат само на куповната цена.

Помалите загуби може да придонесат за подобра ефикасност на животниот циклус, особено за трансформаторите кои остануваат под напон долги периоди. Ова е причината зошто загубата без оптоварување заслужува внимание дури и кога поврзаното оптоварување значително варира во текот на денот.

Импедансата е подеднакво важна за дизајнот на системот. Тоа влијае на падот на напонот при оптоварување и на струјата достапна при дефекти. Затоа, инженерите за заштита треба да ја користат проверената вредност на импедансата на производителот кога ја координираат опремата за заштита нагоре и низводно.

Каде што се користи трансформатор монтиран на столб од 75 KVA

Капацитетот од 75KVA може да одговара на широк опсег на помали барања за дистрибуција. Неговата компактна надземна инсталација го прави особено корисен каде што достапноста на земјиштето, трошоците за инсталација и близината на товарот се важни фактори.

• Станбени заедници:снабдување со електрична енергија со помал напон на групи домови каде што пресметаната побарувачка е соодветна.
• Рурална електрификација:поддршка на пристапот до електрична енергија во области каде што дистрибуцијата на надземни објекти останува практична.
• Осветлување на улица и област:обезбедување на локална нисконапонска дистрибуција за мрежите за осветлување.
• Мали комерцијални објекти:сервисни продавници, канцеларии, сервисни згради и други умерени електрични оптоварувања.
• Училишта и јавни установи:обезбедување локализирана дистрибуција каде профилот на оптоварување одговара на капацитетот на трансформаторот.
• Мали индустриски апликации:поддршка на соодветни помошни или индустриски товари со мала побарувачка.
• Инфраструктурни проекти:обезбедување локализирана трансформација на електрична енергија за избрани јавни и комунални проекти.

Најсоодветната апликација зависи од вистинската пресметка на оптоварувањето. Трансформаторот не треба да се избира само затоа што 75KVA се чини блиску до очекуваната потрошувачка. Треба да се земат предвид стартните струи, оптоварувањето на моторот, сезонската побарувачка, факторот на моќност, идното проширување и разновидноста на оптоварувањето.

Како да го изберете вистинскиот трансформатор

Изборот на точниот трансформатор монтиран на столб од 75KVA започнува со дефинирање на целосната електрична средина. Следната листа за проверка може да им помогне на купувачите да избегнат скапи несовпаѓања со спецификациите.

1. Пресметајте го очекуваното оптоварување.Определете ја нормалната побарувачка, максималната побарувачка, барањата за стартување на моторот и потенцијалното идно проширување.
2. Потврдете го примарниот напон.Поврзете го трансформаторот со комуналната дистрибутивна мрежа.
3. Потврдете го секундарниот напон.Проверете дали излезот се совпаѓа со поврзаната опрема и локалниот електричен систем.
4. Изберете ја правилната конфигурација на фази.Еднофазните и трифазните системи имаат различни барања за примена.
5. Проверете ја фреквенцијата.Проверете дали трансформаторот е дизајниран за мрежната фреквенција.
6. Прегледајте ја импедансата.Потврдете ја компатибилноста со пресметките на струјата на дефекти и координацијата на заштитата.
7. Прегледајте ги барањата за изолација.Размислете за напонот на системот и условите на животната средина.
8. Размислете за околината за инсталација.Температурата, влажноста, надморската височина, ветерот, изложеноста на сол, прашината и корозијата може да влијаат на барањата за дизајн.
9. Проверете ги важечките стандарди.Осигурајте се дека документацијата и тестирањето на трансформаторот ги исполнуваат барањата на дестинацијата на пазарот.
10. Разговарајте за прилагодување пред производството.Производителот треба да ги потврди техничките параметри наместо да се потпира на претпоставки.

Размислувања за инсталација и одржување

Правилната инсталација е неопходна за сигурна работа на трансформаторот. Опремата монтирана на столб мора да биде поддржана од соодветна структура способна да се справи со механичката тежина и еколошките сили. Електричните празнини, заземјувањето, поврзувањата на проводниците, заштитните уреди и пристапот за одржување, исто така, мора да се земат предвид во согласност со важечките локални барања.

Пред да се напојува, техничарите треба да ги проверат информациите за табличката со имиња, врските, заземјувањето, состојбата на изолацијата, механичките сврзувачки елементи, чаурите и заштитните компоненти. Процедурите за тестирање треба да ги следат спецификацијата на проектот и важечките стандарди.

По пуштањето во употреба, рутинските инспекции можат да помогнат во откривањето на проблемите во развој. Персоналот за одржување треба да посвети особено внимание на:

• Истекување масло или невообичаени промени на нивото на маслото
• Корозија на резервоарот, фитинзи или хардвер за монтирање
• Оштетени или контаминирани чаури
• Лабави електрични приклучоци
• Ненормално зголемување на температурата
• Невообичаена бучава или вибрации
• Знаци на прегревање или промена на бојата
• Состојба на приклучоците за заземјување
• Штета предизвикана од тешки временски услови или надворешно влијание

Трансформаторите потопени во масло бараат особено внимание на контролата на истекувањето. Мало истекување не треба едноставно да се игнорира бидејќи може да укаже на влошување на заптивката, черупката, заварот, дихтунгот или компонентата на резервоарот. Брзата истрага може да го намали ризикот од оштетување на опремата, прекин на сервисот и еколошки проблеми.

Како Guangbian поддржува трансформаторски проекти

Конзистентноста на производството е особено важна за дистрибутивните трансформатори бидејќи малите отстапувања во намотувањето, склопувањето на јадрото, изолацијата, запечатувањето или тестирањето може да влијаат на долгорочните перформанси на теренот. Гуангбиан следи производствен процес во повеќе фази за своите решенија за трансформатори монтирани на пол од 75 KVA.

Работниот тек на производството вклучува обработка на јадра, производство на намотување, производство и заварување резервоари, сушење во вакуум, монтажа, полнење и запечатување масло, електрично тестирање, финална проверка и пакување. Секоја фаза се однесува на различен аспект на доверливоста на трансформаторот.

Гуангбиан, исто така, обезбедува прилагодени трансформаторски решенија за различни пазари и системи за дистрибуција. За проекти кои бараат специфични напонски конфигурации, фазни аранжмани, стандарди, додатоци или документација, техничките барања треба да се потврдат пред да започне производството.

Најчесто поставувани прашања

Што значи 75KVA на трансформатор?

75 KVA е привидната моќност на трансформаторот. Тој го опишува електричниот капацитет на трансформаторот наместо количината на енергија што секогаш ќе ја троши. Вистинското оптоварување зависи од поврзаната опрема, факторот на моќност, профилот на оптоварување и условите на системот.

Дали е 75KVA трансформатор погоден за дистрибуција на електрична енергија во станбени простории?

Може да биде погоден за дистрибуција во станбени простории кога пресметаната побарувачка е компатибилна со капацитетот на трансформаторот и електричната конфигурација. Инженерите треба да го земат предвид бројот на потрошувачи, максималната побарувачка, разновидноста, оптоварувањето на моторот, опремата за греење и ладење и потенцијалниот иден раст.

Каков секундарен напон може да обезбеди трансформатор монтиран на пол од 75 KVA?

Секундарниот напон не се одредува само со 75KVA рејтинг. Мора да биде наведен според одредишниот електричен систем. Репрезентативната конфигурација на Guangbian обезбедува секундарен излез од 120/240V, но може да бидат потребни други конфигурации на напон за различни пазари.

Зошто бакарот се користи за намотки на трансформаторот?

Бакарот обезбедува висока електрична спроводливост и добри термички перформанси. Овие својства го прават широко користен материјал за намотување за дистрибутивни трансформатори каде што се важни сигурниот пренос на струја и ефикасната работа.

Што е ONAN ладење?

ОНАН значи масло природно, воздух природно. Маслото на трансформаторот циркулира природно бидејќи ја апсорбира топлината од јадрото и намотките, додека топлината се пренесува од резервоарот на трансформаторот до околниот воздух без принудни пумпи или вентилатори.

Што треба да се провери пред да се купи трансформатор од 75KVA?

Купувачите треба да го потврдат номиналниот капацитет, фазата, примарен напон, секундарниот напон, фреквенцијата, импедансата, барањата за изолација, методот на ладење, околината за инсталација, важечките стандарди, додатоците, барањата за тестирање и документацијата за испорака.

Може ли Guangbian да прилагоди трансформатор 75KVA монтиран на пол?

Гуангбиан може да обезбеди приспособени решенија за трансформатори врз основа на барањата на проектот. Клиентите треба да обезбедат детални електрични спецификации и барања за дестинација на пазарот за инженерскиот тим да може да ја одреди соодветната конфигурација.

Како може да се подобри работниот век на трансформаторот монтиран на столб?

Соодветна големина, правилна инсталација, соодветна заштита, правилно полнење, редовна проверка, ефективно заземјување и брзо внимание на абнормална температура, бучава, истекување на масло или електрични услови, сето тоа може да придонесе за сигурно долгорочно работење.

Заклучок

Трансформатор монтиран на столб од 75 KVA може да биде ефикасно решение за локализирана дистрибуција на електрична енергија од среден до нисконапон кога неговите електрични и механички спецификации се правилно усогласени со проектот. Неговата надземна инсталација може да ги намали барањата за земјиште, додека системот за ладење ONAN потопен во масло обезбедува директен пристап за управување со топлина за апликации на отворено.

Сепак, капацитетот сам не треба да ја одредува одлуката за купување. Примарниот и секундарниот напон, фазната конфигурација, фреквенцијата, импедансата, загубите, изолацијата, условите на околината, структурата на инсталацијата, заштитата и применливите стандарди, сите влијаат на тоа дали трансформаторот ќе работи сигурно на терен.

Гуангбианкомбинира искуство во производството на трансформатори со приспособени решенија за производи за различни дистрибутивни мрежи и меѓународни апликации. Од производство на јадро и намотување до производство на резервоари, сушење, полнење масло, електрично тестирање и финална проверка, секоја фаза придонесува за сигурноста на готовиот трансформатор.
