Трансформатор за изолација од сув тип 150KVA

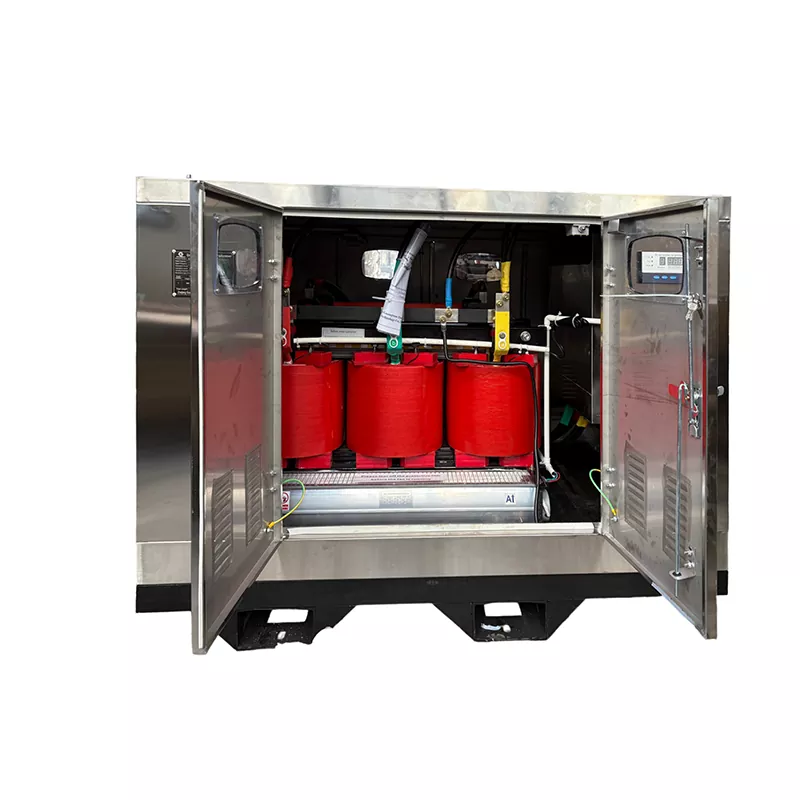

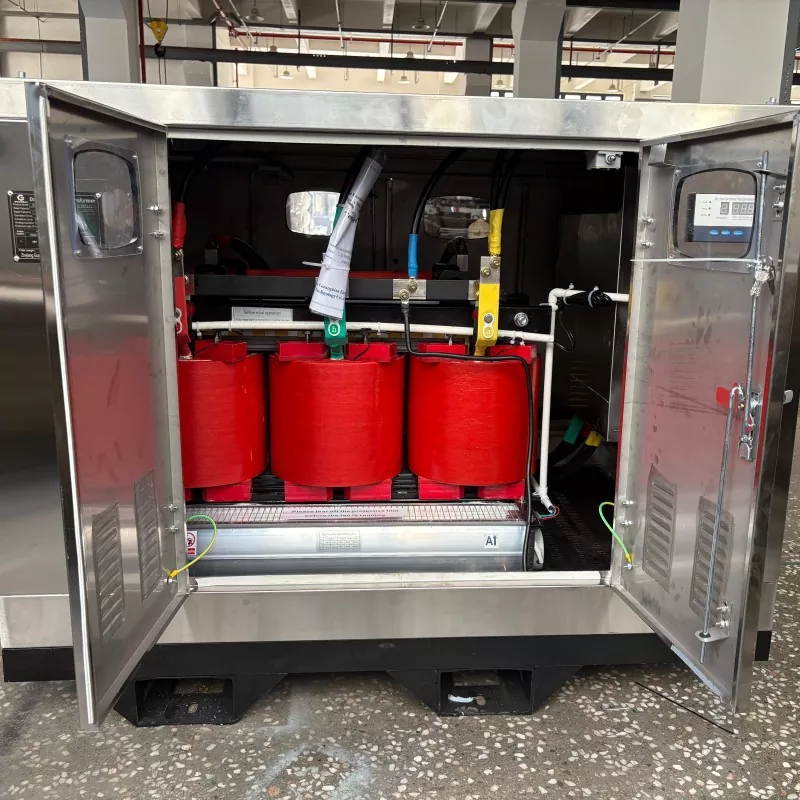

GUANGBIAN го произведува овој трансформатор за изолација од сув тип од 150 KVA за апликации кои бараат електрична изолација и нисконапонска дистрибуција. Единицата прикажана овде е изградена за градежен проект во Саудиска Арабија и е конфигурирана со куќиште од не'рѓосувачки челик, заштита IP43, целосно бакарни намотки, поврзување Delta-Star (Δ-Y), автоматско ладење со вентилатор и две дополнителни MCCB.

Нисконапонската страна обезбедува 400V трифазна и 230V еднофазна напојување. Ова овозможува трифазна градежна опрема и еднофазни помошни оптоварувања да се снабдуваат од истиот трансформатор, што е предмет на пресметка на оптоварувањето на локацијата и дизајн на електрична дистрибуција.

Конфигурација за оптоварувања од 400V и 230V

Трифазното напојување од 400V може да се користи за опрема како што се кранови, мешалки за бетон, машини за заварување, пумпи и други трифазни машини. Напојувањето од 230 V е погодно за осветлување, канцелариска опрема, преносни алати, единици за климатизација и други еднофазни оптоварувања.

За градилиште, користењето на еден трансформатор за двата типа товари може да го поедностави распоредот на дистрибуција. Но, номинацијата од 150 kVA не значи дека секое поврзано оптоварување може да работи истовремено со целосна моќност на ознаката. Изборот на трансформаторот треба да ја земе предвид максималната побарувачка на локацијата, струјата на стартување на моторот, факторот на оптоварување, факторот на моќност и очекуваната комбинација на оптоварувања.

Трансформаторот користи целосни бакарни намотки. Бакарот има помала електрична отпорност од алуминиумот, така што загубите на проводниците може да се контролираат преку соодветна големина на проводникот и дизајн на намотување. За инсталации во топла клима, материјалот за намотување е само еден дел од термичкиот дизајн; Треба да се земат предвид и температурата на околината, системот за изолација, вентилацијата, вчитувањето и начинот на ладење.

Поврзувањето Delta-Star (Δ-Y) се користи за примарните и секундарните намотки. Нисконапонската страна поврзана со ѕвезда обезбедува неутрална точка за еднофазното напојување од 230V, додека намотката Делта обезбедува патека за тројни хармонични струи да циркулираат во намотката. Неутралното заземјување треба да го следи електричниот дизајн на проектот и применливите локални барања.

Ладење и затворање

Температурни сензори се користат за следење на температурата на ликвидацијата. Кога ќе се достигне претходно поставената температура, автоматските вентилатори за ладење почнуваат да ја зголемуваат дисипацијата на топлина. Ова е корисно за инсталации каде што оптоварувањето се менува за време на работата или каде што температурата на околината е релативно висока.

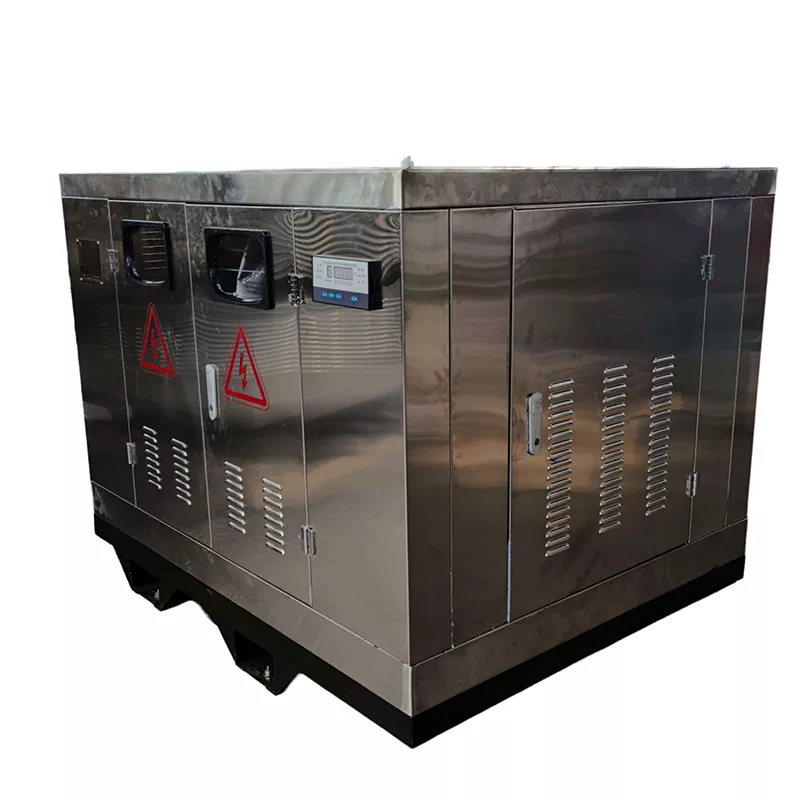

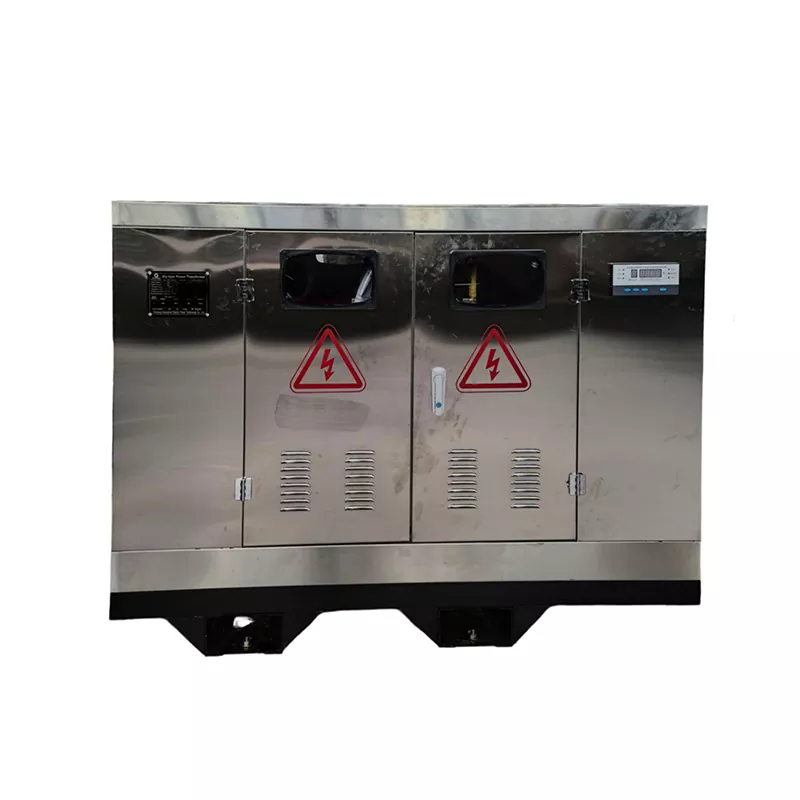

Куќиштето е изработено од нерѓосувачки челик и има рејтинг IP43. Според IEC 60529, првата цифра на IP43 означува заштита од цврсти туѓи предмети поголеми од 1 mm, додека втората цифра означува заштита од прскање со вода под условите наведени за IPX3. Оценката обезбедува заштита за планираното опкружување за инсталација, но не треба да се толкува како целосно отпорна на прашина или водоотпорна.

За надворешни или делумно изложени градилишта, инсталацијата сепак треба да обезбеди соодветна заштита од директен силен дожд, стоечка вода, прекумерна акумулација на прашина и други услови надвор од наведеното ниво на заштита на куќиштето.

Технички детали и избор на проект

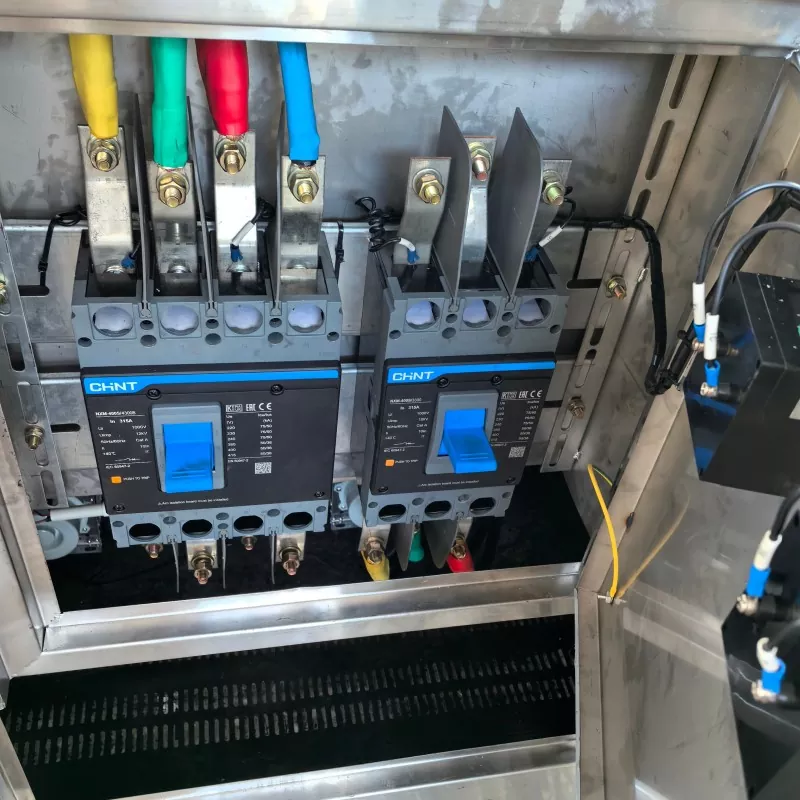

Двата дополнителни MCCB обезбедуваат посебна заштита и изолација на низводното коло. Нивните оценки треба да се изберат според поврзаната опрема, големината на кабелот, очекуваната струја и барањата за координација на заштитата. Тие се особено корисни кога различни групи на градежни оптоварувања треба да се поврзат со трансформаторот.

Пред производството, треба да се потврдат потребниот влезен напон, излезен напон, фреквенција, фазна конфигурација, тип на оптоварување, температура на околината, барањата на куќиштето, распоредот за заземјување и применливиот електричен стандард. Треба да се идентификува и опремата со мотор, бидејќи стартната струја може да влијае на големината на трансформаторот дури и кога нормалното оптоварување е во рамките на 150 kVA.

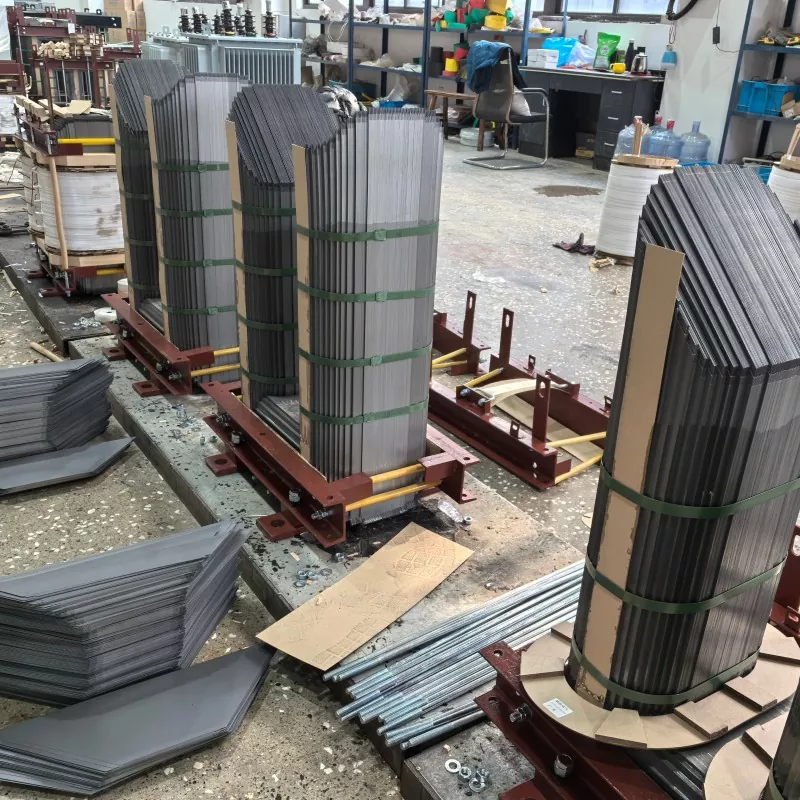

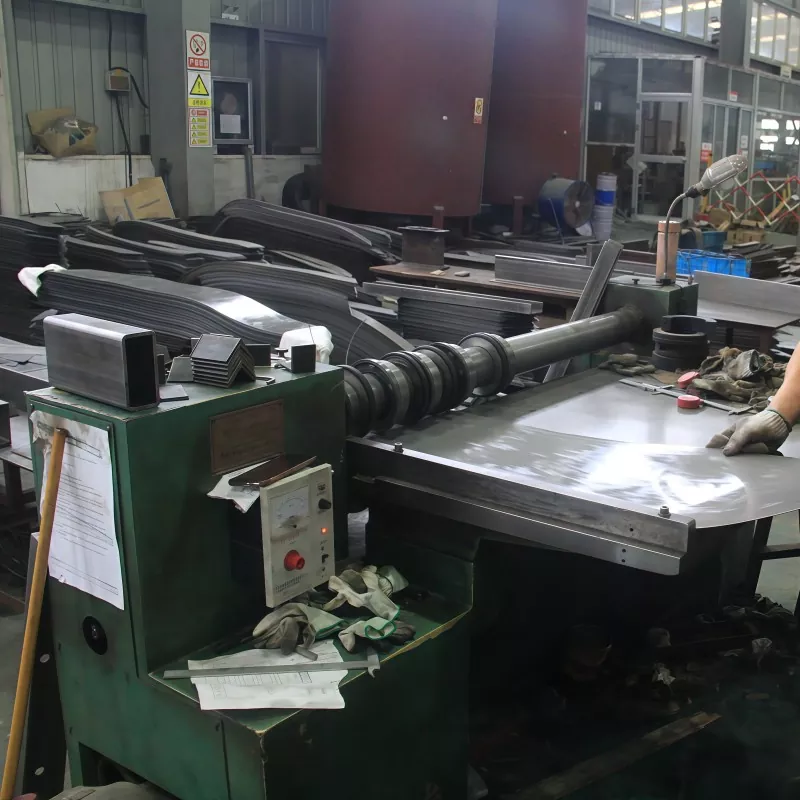

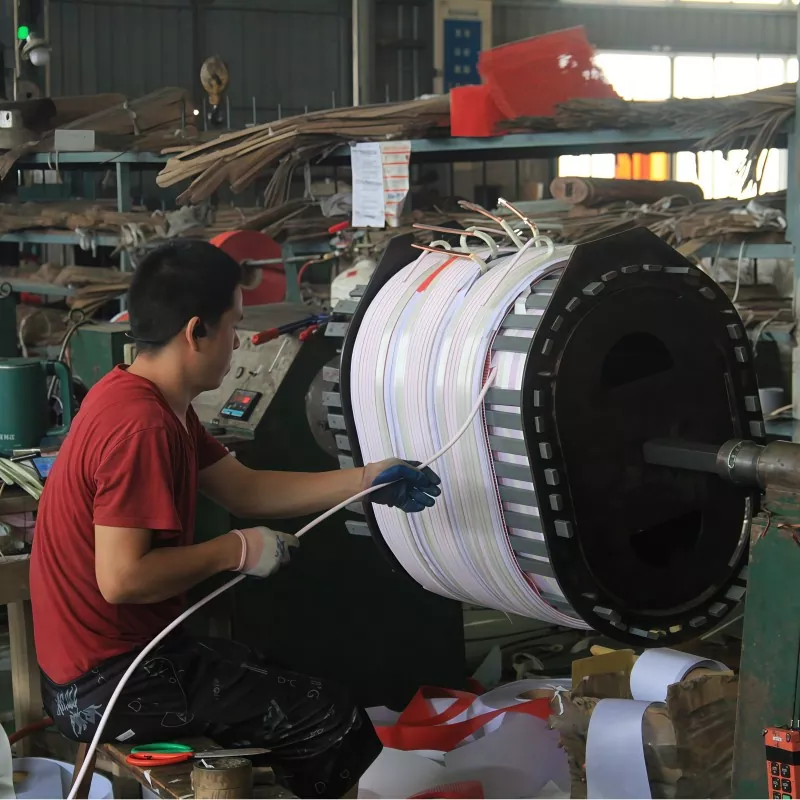

Производство, тестирање и приспособување

GUANGBIAN произведува трансформатор за изолација од сув тип од 150KVA според електричната спецификација на секој проект. За оваа конфигурација, главните барања вклучуваат капацитет од 150 kVA, секундарна дистрибуција од 400V/230V, бакарни намотки, поврзување Delta-Star, куќиште IP43, автоматско ладење на вентилаторот и дополнителни MCCB.

Другите спецификации може да се менуваат кога е потребно, вклучувајќи влезен и излезен напон, фреквенција, распоред на намотување, дизајн на куќиштето, метод на ладење и конфигурација на заштитата. Конечниот дизајн се заснова на електричниот систем и условите за инсталација наместо да ја користи истата конфигурација за секој проект.

Фабричкото тестирање се врши според договорената техничка спецификација и важечкиот стандард. Записите за тестирање и инспекцијата од трета страна може да се организираат кога тоа го бара проектот.

Најчесто поставувани прашања

Колкав е излезниот напон на овој трансформатор?

Оваа конфигурација обезбедува 400V трифазен и 230V еднофазен излез. Други комбинации на напон може да се произведуваат според барањата на проектот.

Може ли 400V и 230V оптоварувања да се напојуваат од истиот трансформатор?

Да. Поврзувањето Delta-Star обезбедува трофазно секундарно напојување и неутрална точка за еднофазна дистрибуција. Поврзаните оптоварувања мора да бидат правилно распоредени и да останат во рамките на номиналниот капацитет на трансформаторот.

Како се контролира вентилаторот за ладење?

Сензорите за температура на намотување ја следат работната температура. Кога ќе се достигне претходно поставената температура, контролниот систем ги вклучува вентилаторите за ладење. Контролната температура е поставена според термичкиот дизајн на трансформаторот.

Што значи IP43?

IP43 означува заштита од цврсти туѓи предмети поголеми од 1 mm и заштита од прскање со вода во услови на тест IPX3. Тоа не е целосно отпорно на прашина или водоотпорно куќиште.

Дали 150 kVA е погодна за градилиште?

Тоа зависи од вистинскиот товар. Пресметката треба да вклучува нормална работна струја, како и струја на стартување на моторот, оптоварување на заварување, истовремена работа и други привремени врвни оптоварувања. Капацитетот на трансформаторот треба да се потврди од распоредот на оптоварување на проектот наместо само од бројот на поврзани машини.

Дали трансформаторот може да се направи според други спецификации?

Да. Влезниот и излезниот напон, фреквенцијата, конфигурацијата на поврзувањето, куќиштето, ладењето и барањата за заштита може да се специфицираат според проектот. Целосната електрична спецификација треба да се потврди пред производството.
