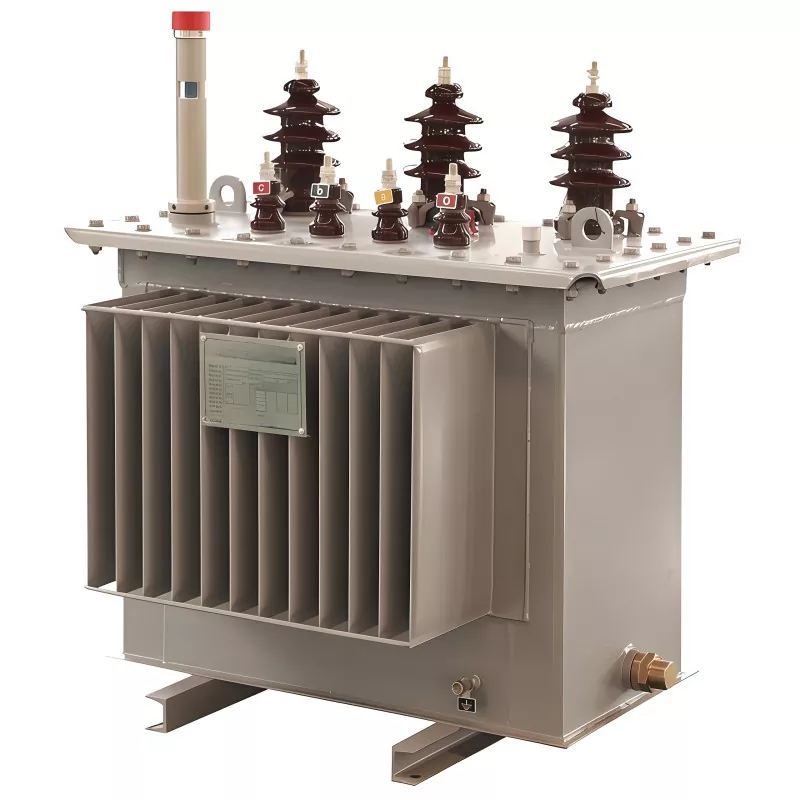

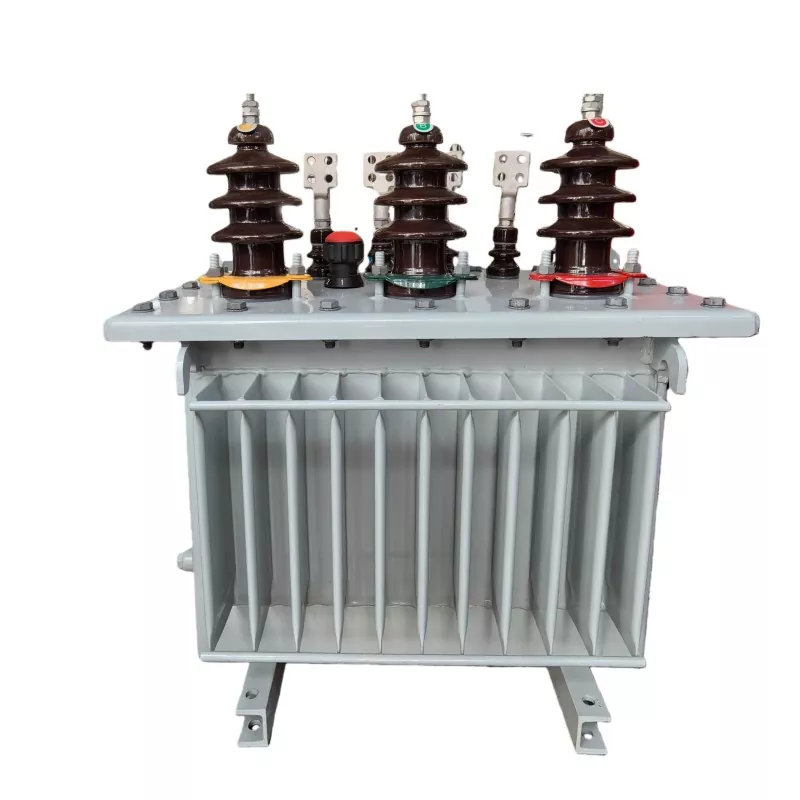

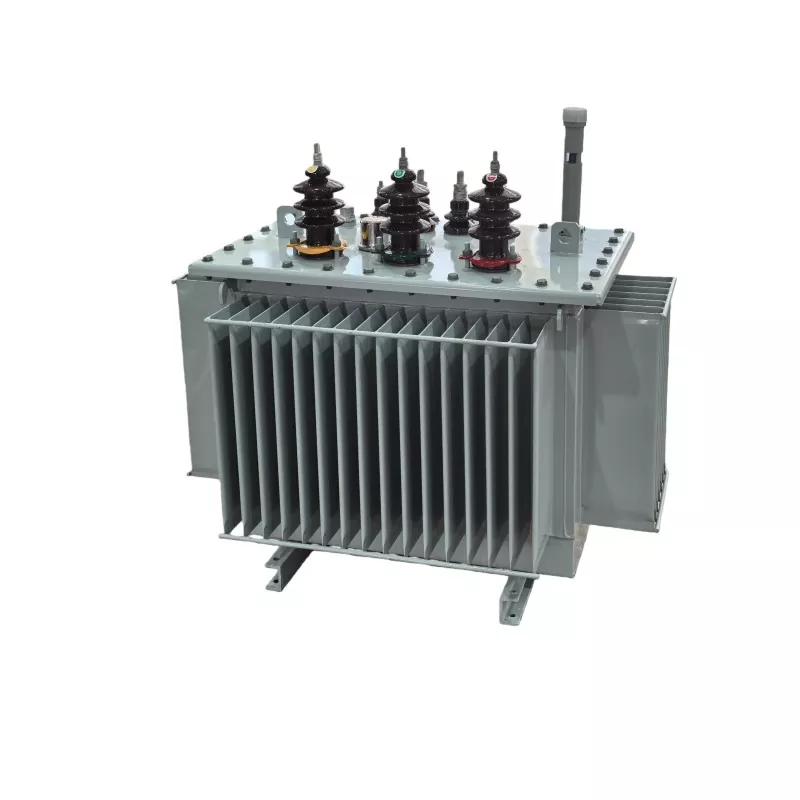

Трансформатор потопен во масло од 100KVA 11KV

Трансформаторот со потопување во масло од 100KVA 11KV е среднонапонски дистрибутивен трансформатор дизајниран да го намали примарниот напон од 11kV до нисконапонски нивоа (обично 400V / 415V / 0,4kV) за индустриски, комерцијални и комунални системи за дистрибуција на електрична енергија.

Користи минерално изолационо масло и како средство за ладење и за изолација, обезбедувајќи стабилни топлински перформанси и висока диелектрична цврстина при континуирано оптоварување.

Случај за апликација

Трансформаторот потопен со масло од 100KVA 11KV произведен од GUANGBIAN неодамна беше распореден од африкански клиент за да го замени дефектниот трансформатор кој доживеа оштетување од краток спој во локалниот систем за дистрибуција на електрична енергија.

Во овој проект, оригиналниот трансформатор користеше алуминиумски намотки, кои беа избрани поради штедење. Сепак, поради нестабилните услови на мрежата и честите флуктуации на напонот на корисничката страна, трансформаторот постојано беше изложен на преоптоварување и стрес од краток спој, што доведе до прекумерно загревање и евентуален дефект на намотувањето.

Бакар наспроти алуминиумски намотки за трансформатор од 100KVA

За дистрибутивниот трансформатор од 100KVA, GUANGBIAN ги обезбедува и двете:

● Опција за бакарно намотување

● Опција за намотување со алуминиум

Додека алуминиумските намотки нудат пониска почетна цена, нивната топлинска издржливост и механичка сила се релативно пониски во споредба со бакарните намотки.

Во нестабилни средини за напојување - како што се:

● Чести флуктуации на напонот

● Тековни услови со голем налет

● Повторени настани со краток спој

алуминиумските намотки се повеќе склони кон:

● Прегревање во услови на преоптоварување

● Деградација на изолацијата

● Намален животен век при апликации со груби мрежи

Цена наспроти сигурност

Иако алуминиумските навивачки трансформатори имаат пониски првични набавни трошоци, апликациите во реалниот свет покажуваат дека во нестабилни мрежни средини, вкупните трошоци за животниот циклус може да се зголемат поради:

● Барања за одржување

● Неочекувани неуспеси

● Трошоци за замена

Затоа, изборот на материјалот треба да се заснова на реалните работни услови, а не само на почетната цена, со цел да се обезбеди долгорочна стабилност на системот и да се намали непланираното застој.

Технички документ

Оперативна средина

Температурни услови:

Долгорочна работна температура на околината: -25℃ ~ +45℃.

Максимална работна температура на околината: Не поголема од +50℃.

Температура на складирање и транспорт:

-40℃ ~ +60℃.

Услови за влажност:

Релативна влажност: ≤95% на 25℃

Барања за надморска височина:

Номинален опсег на адаптација на надморска височина: ≤1000 метри

Техничко позиционирање наспроти конкуренти

Трансформатор потопен во масло наспроти сув тип

Трансформаторите потопени во масло се посоодветни за тешки, надворешни и долготрајни апликации.

Во споредба со пониски стандарди (тренд на серијата S9 / S11 / S13)

● S9: Поголеми загуби, застарен стандард за ефикасност

● S11: Основна модерна ефикасност

● S13: Дизајн со ниска загуба и висока ефикасност (се претпочита на извозните пазари)

Трансформатор од 100KVA дизајниран со технологија на јадрото S13 може да ги намали загубите без оптоварување за 15–30% во споредба со S11, подобрувајќи ја рентабилноста на долготрајното работење.

Позиционирање на конкурентот на ниво на пазар

Во споредба со генеричките производители:

● Подобра контрола на загубите (без оптоварување + оптимизација за загуба на оптоварување)

● Способност за посилна отпорност на краток спој

● Подобрена технологија за заптивање (спречување на истекување масло)

● Подобра документација за усогласеност за извозните пазари

Нашата фабрика

Работилница за лим

Работилница за намотување на фолија

Работилница за ликвидација

Работилница за печка за намотување

Работилница за склопување трансформатори

Работилница за пуштање во употреба трансформатор

Најчесто поставувани прашања

П1: Кој е животниот век на трансформаторот потопен со масло од 100 KVA?

Обично 20–30 години, во зависност од условите на оптоварување, одржувањето и околината за инсталација.

П2: Дали може да се користи на отворено?

Да. Трансформаторите потопени во масло се специјално дизајнирани за надворешни трафостаници и сурови средини.

П3: Какво одржување е потребно?

● Редовна проверка на нивото на маслото

● Периодично тестирање на диелектрикот на маслото

● Затегнување на черупката и врската

● Следење на температурата

Интервалите на одржување обично се подолги од трансформаторите од сув тип.

П4: Која е разликата помеѓу трансформаторите од 11KV и 10KV?

11KV е повисоко ниво на напон на системот, вообичаено се користи во меѓународните дистрибутивни мрежи. Принципите на изведба остануваат слични, но барањата за изолација се построги.

П5: Дали е погоден за проекти за обновлива енергија?

Да. Широко се користи во системите за дистрибуција со намалена сончева и ветерна енергија поради неговата стабилност и толеранција на преоптоварување.
