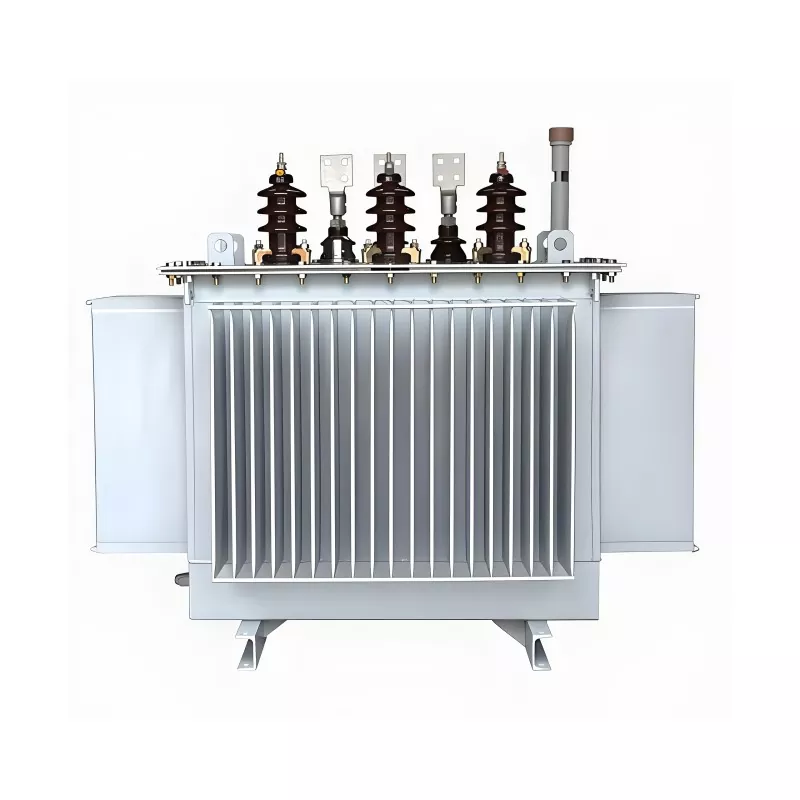

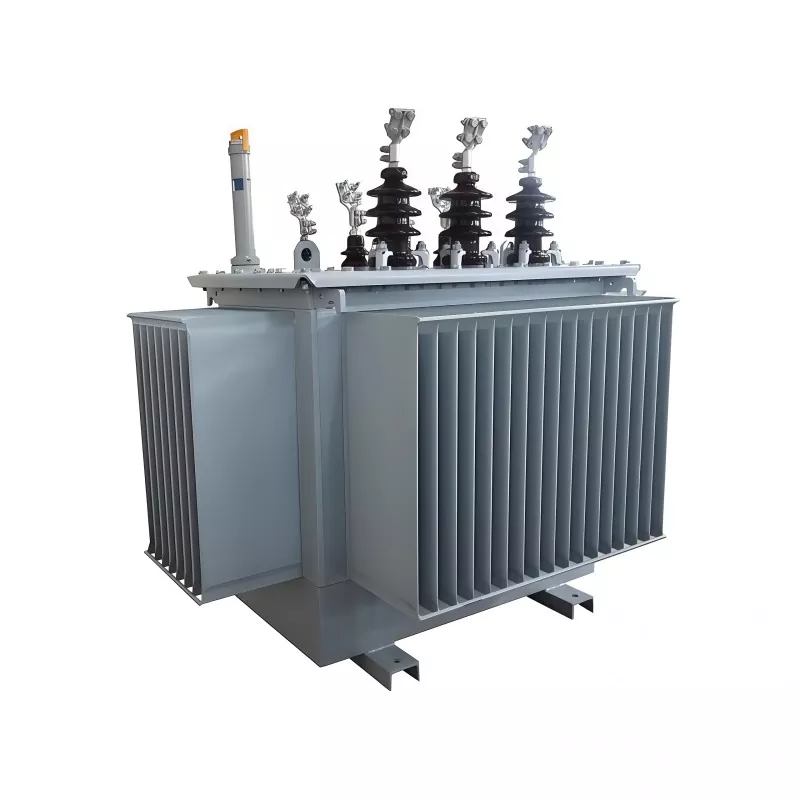

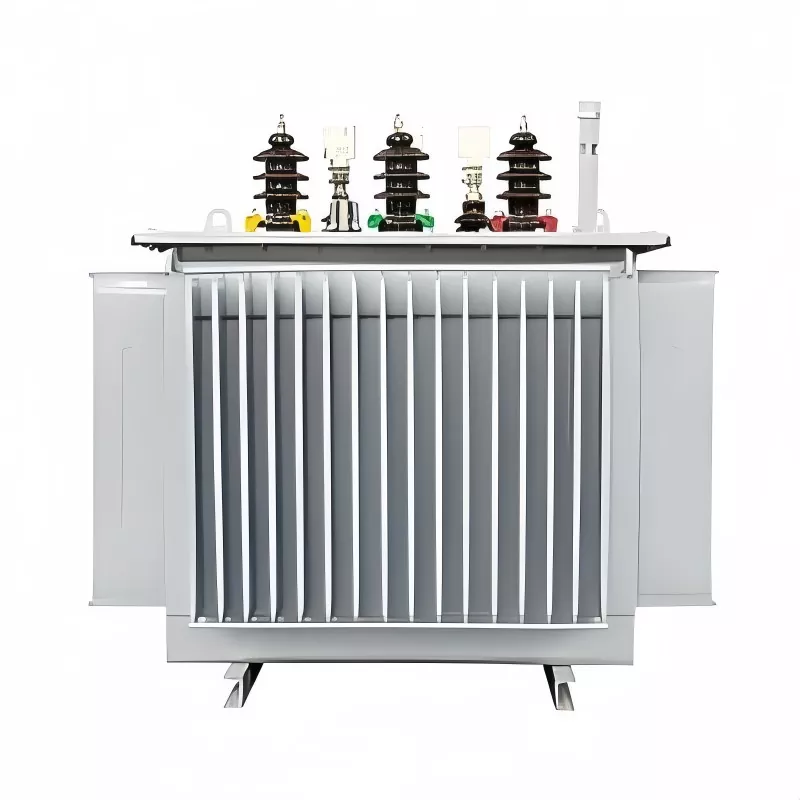

100KVA 20KV Трифазен трансформатор со потопено масло

Овој трифазен трансформатор со потопено масло од 100KVA 20KV, произведен во Кина од GUANGBIAN, се издвојува поради неговата група за поврзување Yzn5. Тоа е конфигурација за поврзување каде што високонапонската намотка прифаќа ѕвездена врска (Y врска), нисконапонската намотка користи цик-цак врска (добиена од триаголното поврзување), неутралната точка на нисконапонската страна е извлечена и фазната врска помеѓу високонапонските намотки се идентификува со „метод на часовник“.

Овој трифазен трансформатор го користат нашите клиенти во работилници за прецизни машински алати кои бараат висок квалитет на напојување, служејќи за намалување на дефектите на опремата предизвикани од хармониски пречки.

Најчесто се инсталира во:

Индустриски системи за дистрибуција на електрична енергија

Проекти за рурална електрификација

Мали трафостаници

Инфраструктура и градилишта

Комерцијални и комунални електроенергетски мрежи

Во споредба со трансформаторите од сув тип, трансформаторите потопени во масло обезбедуваат подобри перформанси на ладење и поголема отпорност на преоптоварување, што ги прави посоодветни за надворешни и тешки апликации.

Клучни карактеристики и предности

1. Стабилни перформанси во 20KV среднонапонски системи

Дизајниран за дистрибутивни мрежи од 20KV, обезбедувајќи стабилна конверзија на напон и сигурна работа дури и при променливи услови на мрежата. Ја подобрува целокупната стабилност на електроенергетскиот систем и заштитата на опремата.

2. Висока ефикасност со мала загуба на енергија

Оптимизираниот дизајн на јадрото и намотките значително ги намалува загубите без оптоварување и оптоварување, помагајќи да се намали долгорочната потрошувачка на енергија и оперативните трошоци.

3. Ладење потопено во масло за силно дисипација на топлина

Системот за ладење потопен во масло ONAN обезбедува ефикасно отстранување на топлината, поддржувајќи континуирано работење со целосно оптоварување и продолжување на животниот век на изолацијата.

4. Високо преоптоварување и јачина на краток спој

Направен за индустриски средини, издржува напони при стартување на моторот и напрегање од краток спој, обезбедувајќи безбедно и стабилно работење во услови на големо оптоварување.

5. Компактна структура, лесна инсталација

Дизајн што заштедува простор со едноставна инсталација и ниски барања за одржување, што го прави погоден и за нови и за реконструирани проекти за дистрибуција на електрична енергија.

Параметар на производот

Барања за оперативна средина

1. Температурен опсег

◦ Стандардна работа: -25℃ ~ 45℃

◦ Амбиенталната температура не треба да надминува 40℃ за долгорочно континуирано работење (за да се обезбеди ONAN ладење ефикасност).

2. Релативна влажност

◦ Максимум 95% (на 25℃ амбиентална температура)

3. Висина

◦ Стандардна адаптација: ≤1000 m надморска височина

◦ Приспособување на голема надморска височина: ≤3000 m (со подобрена изолација и оптимизирана дисипација на топлина, опционално).

4. Место за инсталација

◦ Внатре или надворешно (надворешна инсталација бара IP23 степен на заштита, опционален; внатрешна стандардна IP20).

- Останете подалеку од запаливи, експлозивни, корозивни гасови и извори на прашина.

◦ Нема силни вибрации (забрзување на вибрациите ≤0,1 g) или механички удар.

5. Состојба на вентилација

◦ Соодветен простор за вентилација: ≥0,5 m клиренс околу трансформаторот за природна циркулација на воздухот (критично за ОНАН ладење).

◦ Избегнувајте затворени простори без проток на воздух за да спречите прегревање.

6. Опкружување на електричната мрежа

◦ Фреквентна компатибилност: 50Hz / 60Hz приспособлива со двојна фреквенција.

◦ Флуктуација на напонот: ≤±5% од номиналниот влезен напон (20KV) за да се обезбеди стабилна работа.

Кои проблеми ги решава?

Во реалните системи за дистрибуција на електрична енергија, дефектот на опремата често е предизвикан од нестабилен напон, пренапони на преоптоварување и акумулација на топлина.

Овој трансформатор е дизајниран да решава:

● Нестабилност на напон во среднонапонски мрежи од 20KV

● Често влијание при стартување на моторот во индустриските системи

● Проблеми со прегревање при континуирано работење

● Загуба на енергија при долготрајна дистрибуција на електрична енергија

● Несигурни перформанси во сурови надворешни средини

Со решавање на овие проблеми на системско ниво, тој обезбедува стабилна и ефикасна испорака на енергија во апликации кои бараат многу.

Нашата фабрика

Работилница за лим

Работилница за намотување на фолија

Работилница за ликвидација

Работилница за печка за намотување

Работилница за склопување трансформатори

Работилница за пуштање во употреба трансформатор

Зошто да изберете трансформатор потопен со масло?

Во споредба со трансформаторите од сув тип, трансформаторите потопени во масло нудат:

● Подобри перформанси на дисипација на топлина

● Поголем капацитет за преоптоварување

● Подолг работен век

● Постабилни перформанси при тежок товар

За дистрибутивните системи од 20 KV, дизајнот потопен во масло често е најпосакуваното решение за надворешни и индустриски апликации.

Контрола на квалитет и гаранција за производство

Секој трансформатор е произведен според строги процедури за контрола на квалитетот за да се обезбеди стабилна работа и усогласеност со безбедноста.

Тестирањето вклучува:

● Рутинско тестирање на електричните перформанси

● Тестирање на отпорност на изолација

● Тест за зголемување на температурата

● Тестирање за губење на оптоварување и без оптоварување

● Евалуација за издржување на краток спој

Производството ги следи меѓународните стандарди за да обезбеди сигурност на глобалните пазари.

Одржување и сервисен век

Трифазен трансформатор со потопено масло од 100KVA 20KV е дизајниран за мали барања за одржување. Со правилна инсталација и периодична проверка, работниот век може да надмине 20-25 години.

Препорачаното одржување вклучува:

● Редовни проверки на состојбата на маслото

● Проверка на поврзувањето на терминалот

● Следење на температурата

● Чистење на надворешни компоненти

Најчесто поставувани прашања

1. Дали овој трансформатор може да работи непрекинато 24 часа?

Да, тој е дизајниран за континуирано работење во услови на номинално оптоварување.

2. Дали трансформаторот од 100KVA е погоден за надворешна инсталација?

Да, трансформаторите потопени во масло се погодни и за внатрешни и за надворешни средини.

3. Дали напонот може да се прилагоди?

Да, примарните и секундарните напони може да се прилагодат врз основа на барањата на проектот.

4. Која е главната предност на компатибилноста на системот 20KV?

Овозможува стабилна интеграција во среднонапонски дистрибутивни мрежи со намалени загуби во преносот.

100KVA 20KV Трифазен трансформатор со потопено масло е сигурно и ефикасно решение за среднонапонски системи за дистрибуција на електрична енергија. Со својот силен капацитет за преоптоварување, дизајн со ниски загуби на енергија и издржлива структура за ладење потопена во масло, обезбедува стабилни долгорочни перформанси за индустриски и комунални апликации ширум светот.
