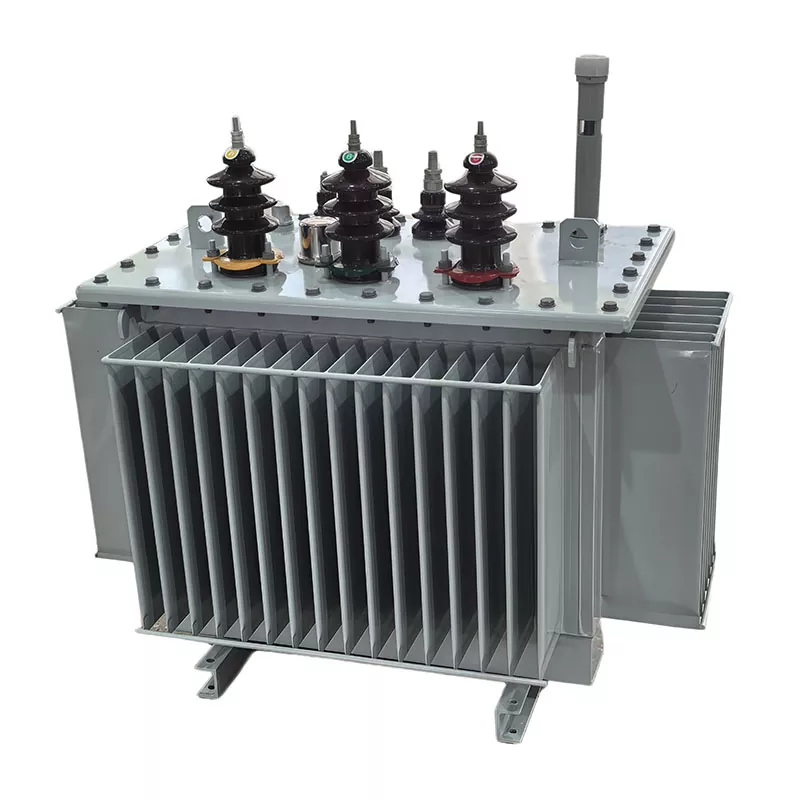

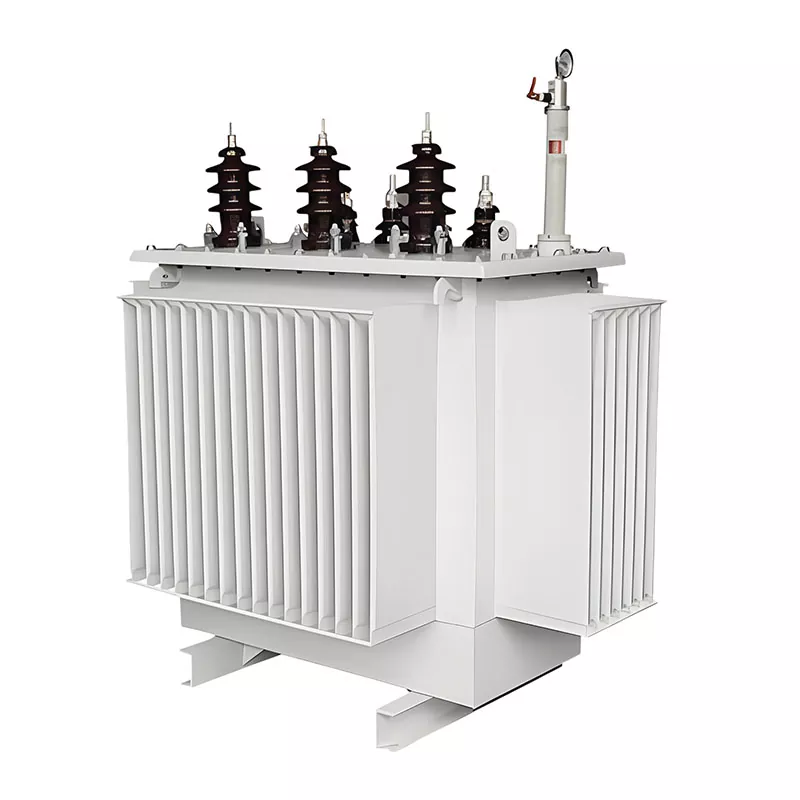

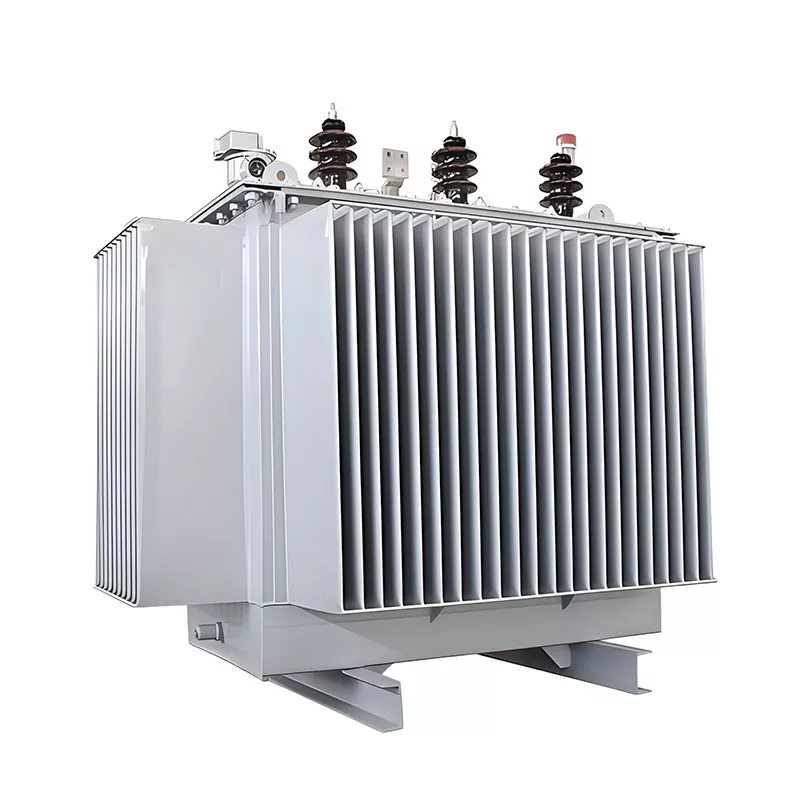

Заменски трансформатор потопен со масло

Трансформатор со потопено масло за замена е тип на енергетски трансформатор наполнет со масло специјално дизајниран да замени постоечки трансформатор во оперативниот систем за дистрибуција на електрична енергија, обично поради стареење на опремата, дефект, ограничувања на капацитетот или барања за надградба на ефикасноста.

За разлика од трансформаторите што се користат во новите инсталации, трансформаторот за замена е дизајниран со силен фокус на компатибилноста на системот, физичката заменливост и беспрекорната интеграција со постоечката електрична инфраструктура.

Инженерска дефиниција

Од гледна точка на електротехниката, трансформаторот со потопено масло за замена може да се дефинира како:

Енергетски трансформатор дизајниран или оптимизиран според постојните мрежни услови - како што се ниво на напон, векторска група, димензии на инсталација и профил на оптоварување - така што може директно да го замени трансформаторот потопен со масло во употреба без поголеми измени во оригиналниот систем.

Клучни технички карактеристики

Типичен трансформатор со потопено масло за замена е дефиниран со следниве технички барања:

Компатибилност на напон:Одговара на постојните нивоа на системот како што се 6kV/0,4kV, 10kV/0,4kV, итн.

Заменливост на инсталацијата:Дизајниран да одговара на постоечките темели, влезните точки на кабли и распоредот на трафостаницата

Поклопување на векторска група:Најчесто Dyn11 или идентично со оригиналната конфигурација на трансформаторот

Координација на импеданса на краток спој:Типично дизајнирани во опсег од 5%-8% за да се обезбеди стабилност на системот

Оптимизација на перформанси:Може да ја подобри ефикасноста, да ги намали загубите или да ги подобри топлинските перформанси во споредба со заменетиот уред

Прво дознајте ја вистинската големина

Еве еден пример: вашето моментално оптоварување е 800 kVA, а вие додавате 400 kVA нова побарувачка. Фактор во одредена маржа на раст, и 1250-1600kVA има смисла. Не гледајте само на денешните бројки - оставањето малку простор за глава е секогаш сигурен залог.

Кога правите пресметка на капацитетот на трансформаторот, имајте ги на ум овие параметри: нивото на напон треба да одговара на вашиот постоечки систем (како 10kV/0,4kV), векторската група Dyn11 работи за повеќето комерцијални апликации, а импедансата од 5-8% е стандардна. Ако не сте сигурни, фабричкиот тим на GUANGBIAN во Кина може да го прегледа вашето поставување и да ги потврди спецификациите пред производството.

Што да се подготви пред замена?

Три работи што треба да ги проверите:

1. Електрична проценка - Дали вашите собирници и кабли можат да поднесат поголема струја? Дали заштитната шема има потреба од прилагодувања?

2. Проверка на структурата - Големина на основата, пристапна патека за преместување на единицата, услови на вентилација.

3.Координација на комуналните услуги - Надградбата на капацитетот може да бара промени во вашето дојдовно снабдување. Рано подредете ја дозволата за исклучување на струја.

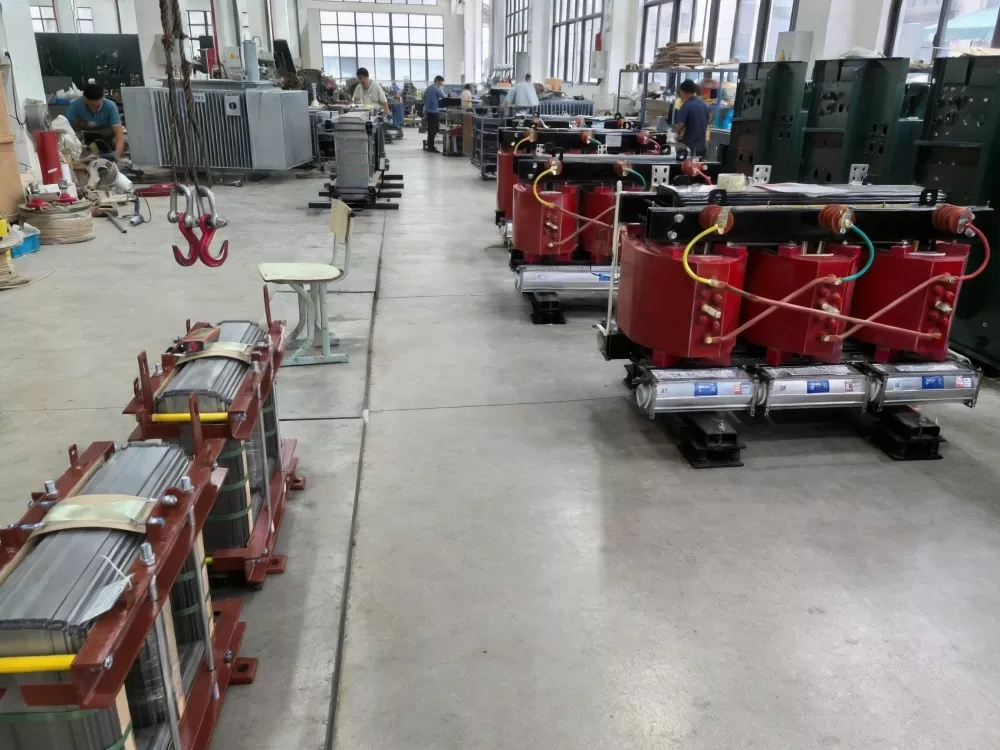

Ако планирате проект за замена на трансформаторот, техничкиот тим на GUANGBIAN од нашата фабрика во Кина може да помогне во прегледот на овие ставки. Постапивме со слични случаи во нашиот производствен погон и знаеме кои детали често се занемаруваат.

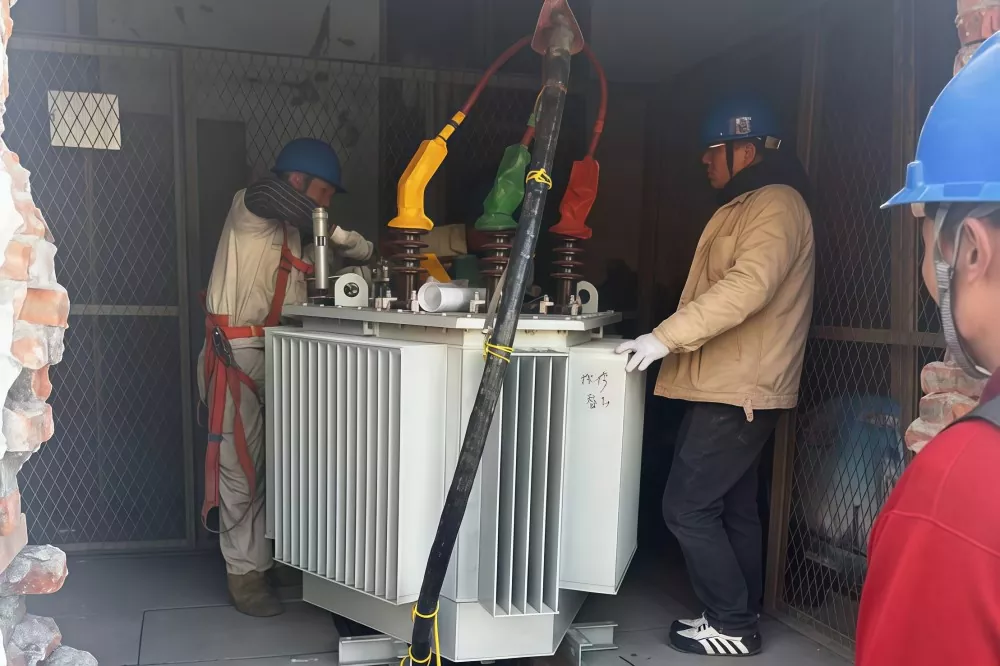

Инсталација и пуштање во работа

Исклучување → Исклучете → Отстранете го стариот уред → Поставете го новиот трансформатор → Поврзување → Тестирање → Енергизирај

Не го прескокнувајте чекорот на тестирање: тест за однос на вртења, отпор на изолација, верификација на векторска група, мерење на отпор. Сè треба да помине пред да го превртите прекинувачот. Во текот на првите неколку недели, внимавајте на температурата, слушајте невообичаена бучава, проверете дали има вибрации.

Колку чини?

За единица од 1250 kVA, самиот трансформатор работи 25.000–45.000 долари. Со инсталација и модификации, вкупната цена на проектот изнесува околу 35.000–75.000 американски долари. Ако вашата постоечка единица работи скоро 20 години, да ја замените со нова има повеќе смисла отколку да додавате паралелна единица - помала мака за одржување, подобра ефикасност.

По инсталацијата, чувајте ги во датотека извештаите за тестирање и како што се направените цртежи. Проверувајте ги температурите квартално, правете анализа на маслото годишно (за типови наполнети со масло). Со соодветна грижа, оваа опрема треба да работи непречено 20-30 години.

Во фабриката на GUANGBIAN во Кина, произведуваме трансформатори кои се изградени за долги дестинации. Без разлика дали сте во фаза на избор на трансформатор или ви треба преглед на спецификациите, нашиот тим може да ви помогне.

Разлика од стандардните трансформатори за нова инсталација

Најчесто поставувани прашања

1. Што е заменски трансформатор со потопено масло?

Тоа е трансформатор потопен во масло дизајниран да замени постоечки трансформатор во оперативен електроенергетски систем. Изграден е да одговара на оригиналните електрични услови за да може системот да продолжи да работи со минимални измени.

2. Кога треба да се замени трансформатор?

Потребна е замена кога трансформаторот е стар (обично 15–25+ години), често откажува, не може да ја задоволи моменталната побарувачка на оптоварување или има високи трошоци за одржување

3. Како да го изберам точниот капацитет за замена?

Капацитетот се избира врз основа на тековното оптоварување, идното проширување (обично 15–25% маржа) и системските услови како што се нивото на напон и ограничувањата за инсталација.

4. Дали трансформаторот за замена може да го зголеми капацитетот?

Да. Единицата за замена може да се надгради со поголем капацитет, но постоечките кабли, разводната опрема и системот за заштита мора да се проверат за компатибилност.

5. Што мора да одговара при замена на трансформатор?

Клучните параметри вклучуваат однос на напон, векторска група (најчесто Dyn11), импеданса (околу 5–8%) и димензии на физичка инсталација.

6. Колку долго трае процесот на замена?

Инсталирањето и замената обично трае 1-3 дена, во зависност од условите на локацијата, плус дополнително време за тестирање и пуштање во работа.
